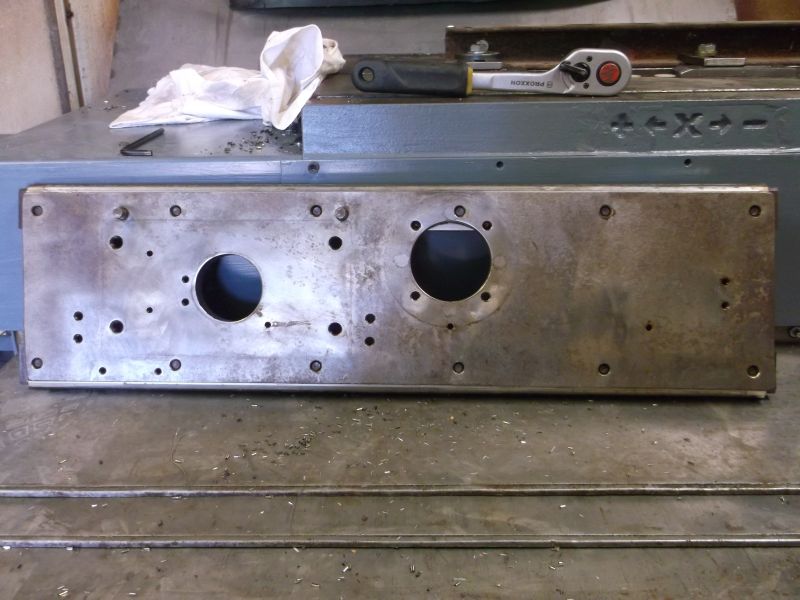

Toto je nosník, po ktorom chodí zásobník nástrojov. Teraz je už očistený od hrubej vrstvy mastnoty a korózie.

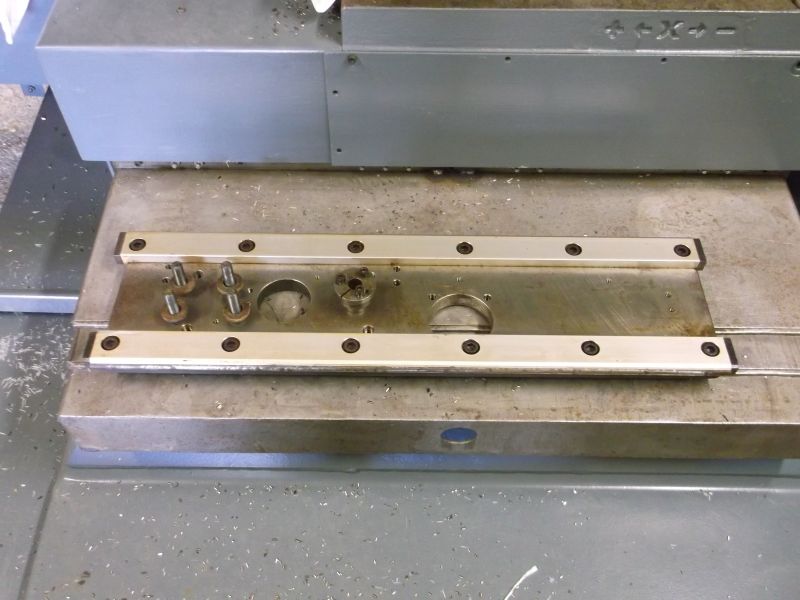

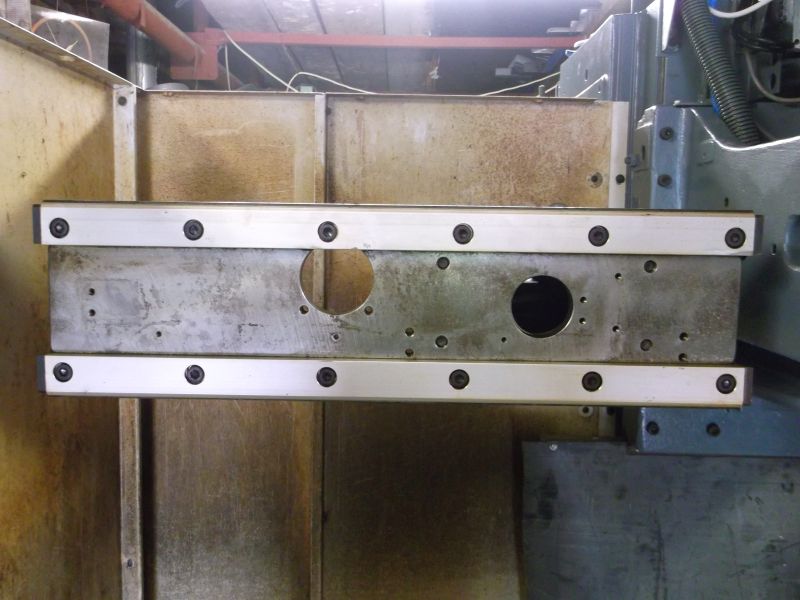

Z druhej strany sú hliníkové držiaky s lineárnym vedením.

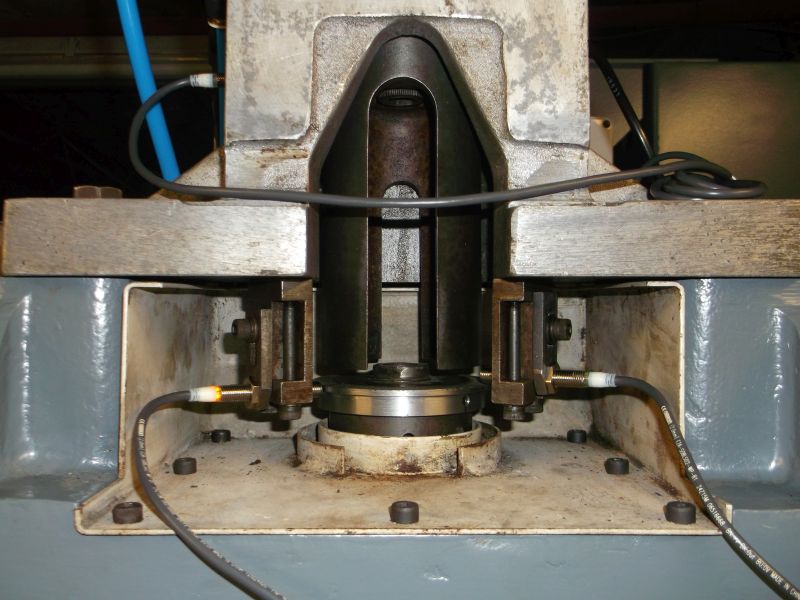

Vedenie je už na svojom mieste. Je to natesno medzi vretenom, osou Z a bočným krytom. Preto dám dolu kryty, aby som mal dobrý prístup pri montáži.

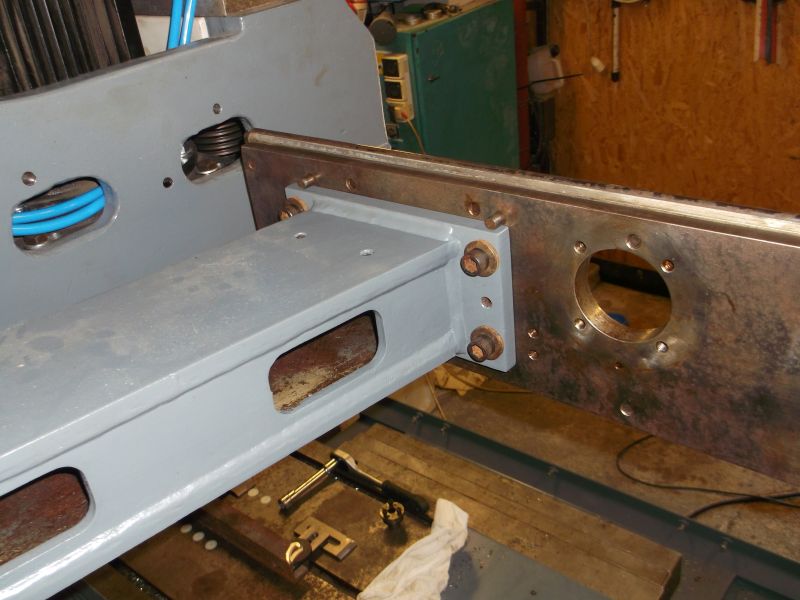

Nosník zozadu držia 4 skrutky a je posadený na 2 kolíkoch. Po kolíkoch je možný posuv celého nosníku a jeho nastavenie, aby bol v osi nástroja.

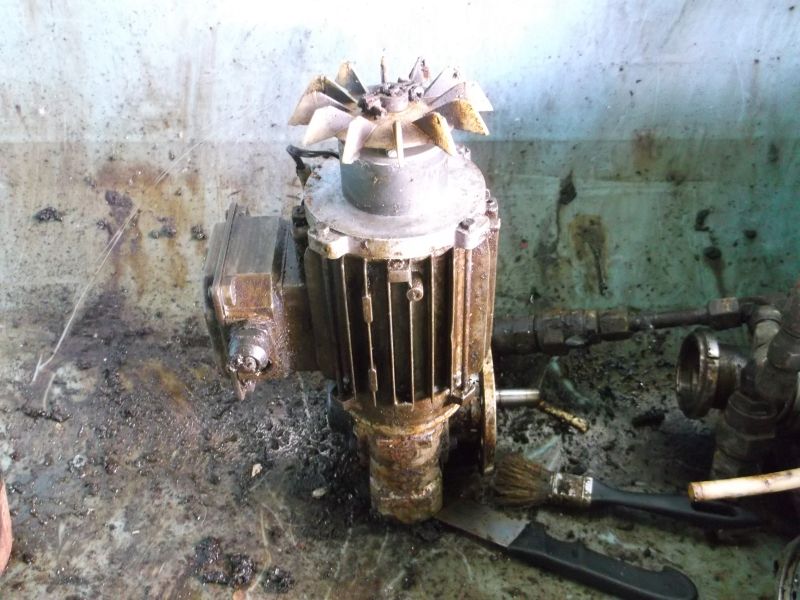

Motor a prevodovka prísuvu zásobníku pred čistením.

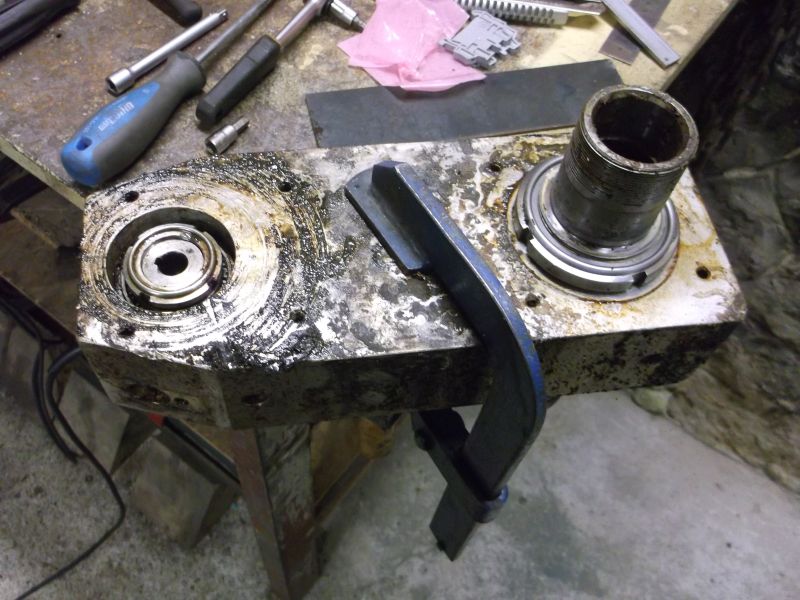

Prevod otáčania zásobníku je umiestnený v tomto bloku. Vľavo navrchu je motor s prevodovkou.

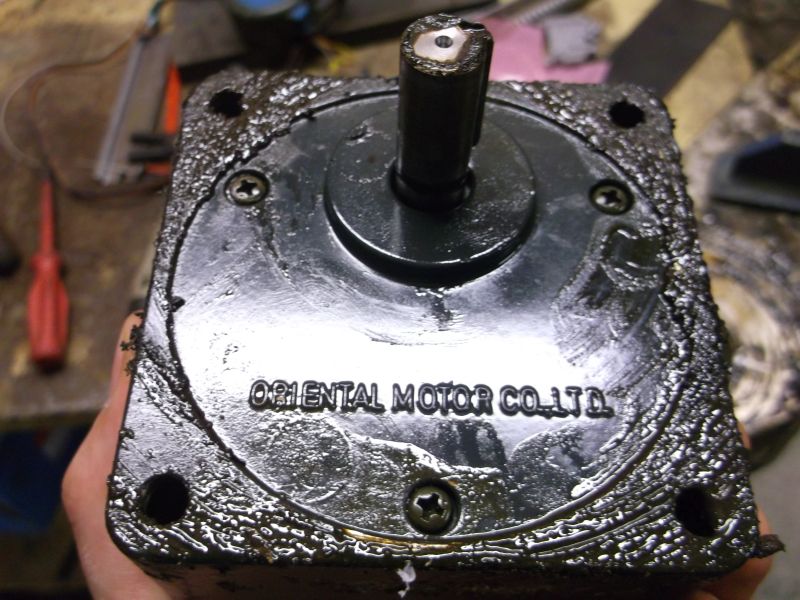

Prevodovka otáčania sa jednoducho zasunie do čapu a priskrutkuje k bloku. Demontáž taká jednoduchá nie je, treba dobre zapáčiť na správnom mieste.
Po niekoľkých pokusoch som prišiel na správny postup a tiež asi povolilo niečo zaseknuté. Možno bola hriadeľ v tom čape zahrdzavená.

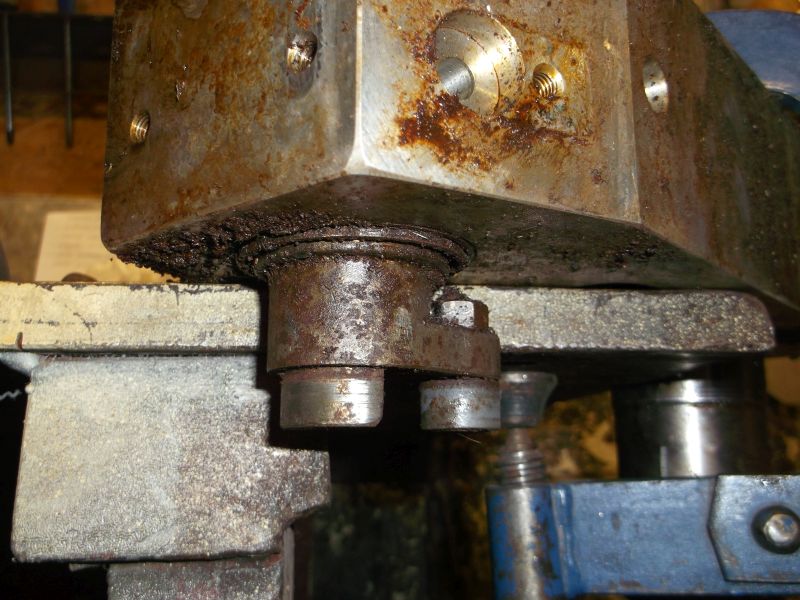

Mechanizmus otáčania zásobníku. Funguje na spôsob maltézskeho krížu.

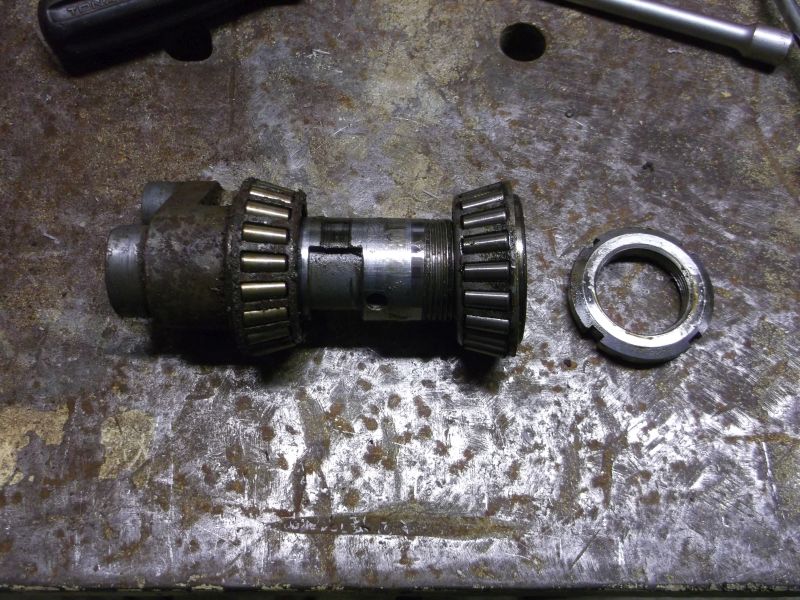

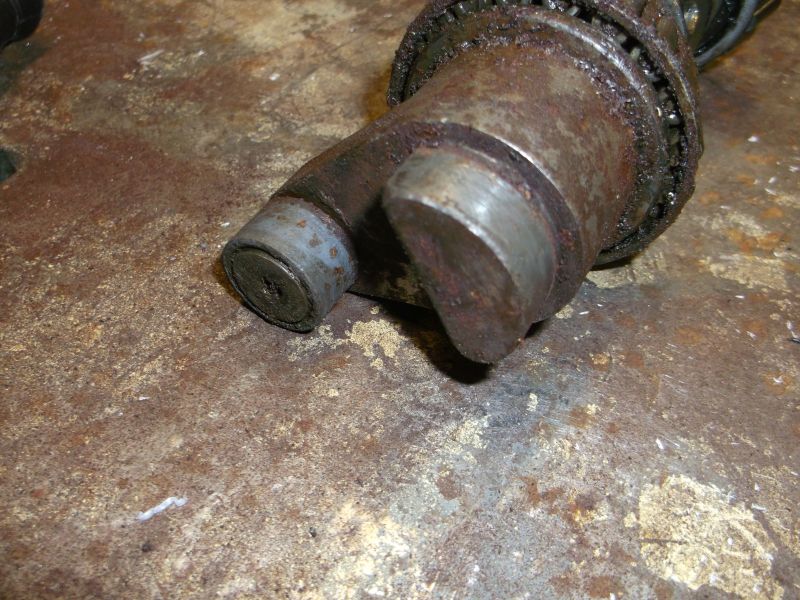

Kluka je už vonku, ložiská skúsim vyčistiť.
Na konci kluky je kladka, ktorá má znížiť trenie a opotrebenie zásobníku. Teleso zásobníku je odliatok z hliníku.
