Konzola po očistení. Nedostal som sa do všetkých dutín, tak som ich ani nenatrel. Zakonzervované sú dôkladne.

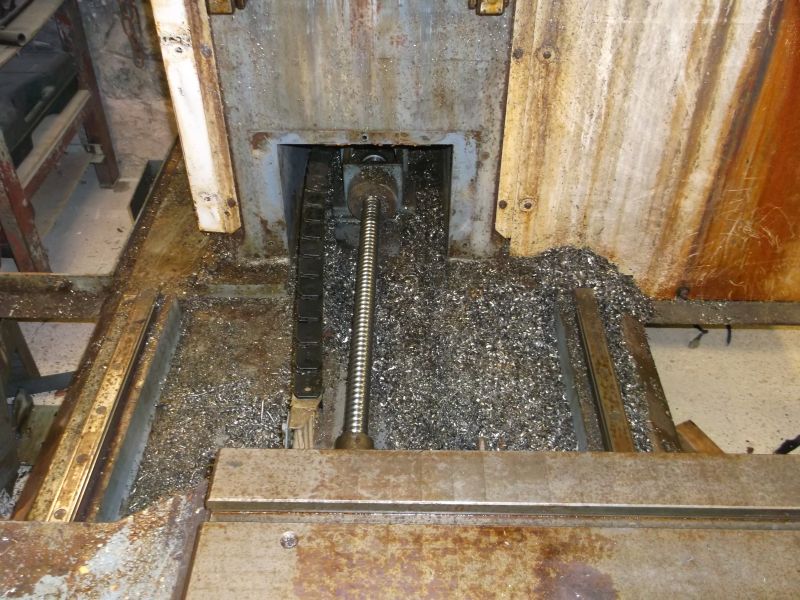

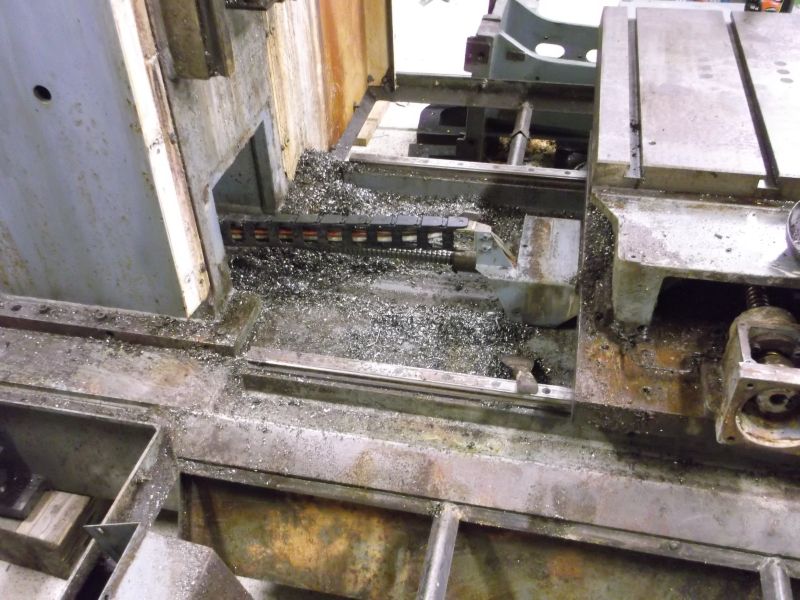

Demontáž stolu a pohybových skrutiek. Celkovo som zo stroja vytiahol asi 20kg špon a zaschnutej vazelíny.
.
Robota na dlhé zimné večery. Špachtla, nožík, šrobovák a povyberať všetku špinu. Hlavne som hladal zapustené otvory pre skrutky.

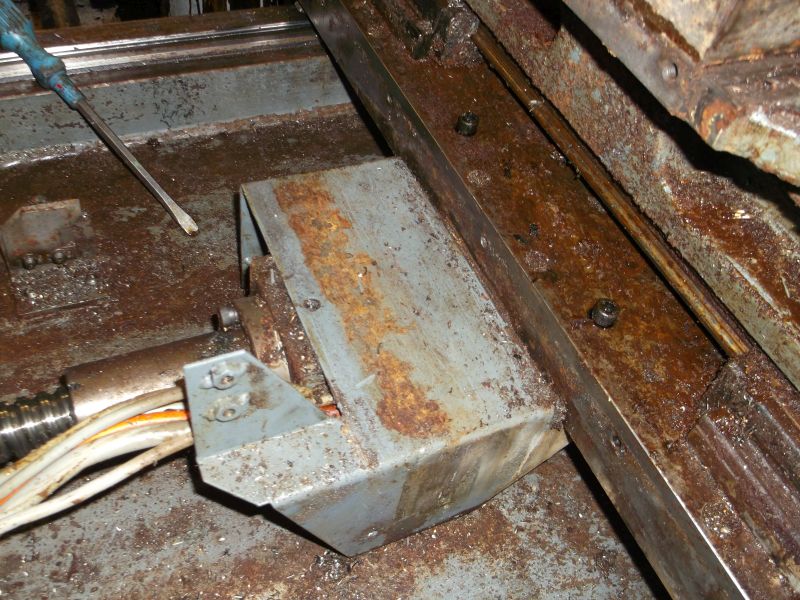

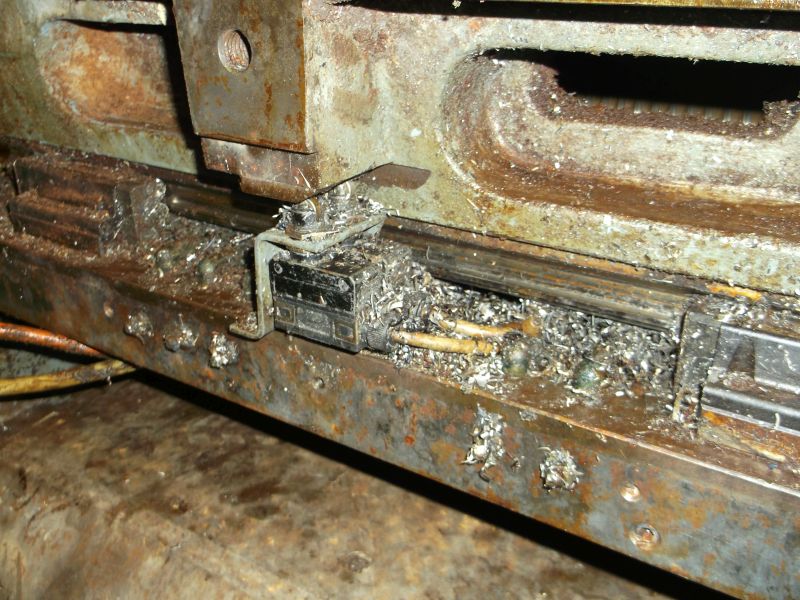

Referenčný a havarijný spínač osi X. Po vyčistení snáď budú funkčné.

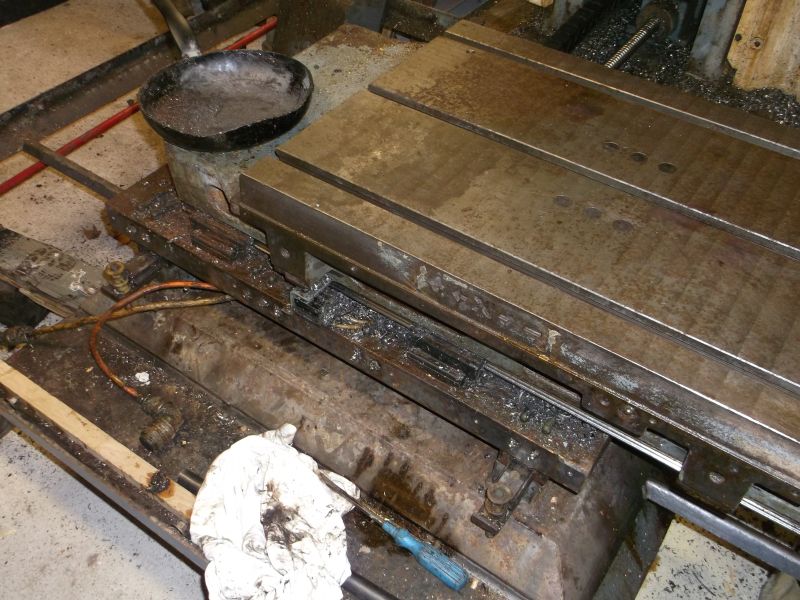

Postupne uvoľnujem všetky kryty.Niektoré sú deformované.

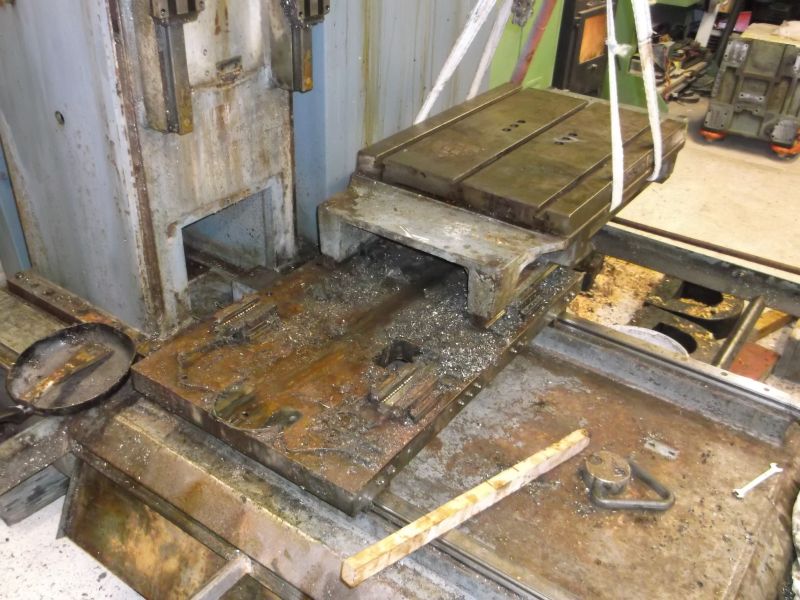

X-ová skrutka je už vonku, teraz môžem opatrne zložiť stôl. Hmotnosť cez 300kg (mimo rozsah váhy).

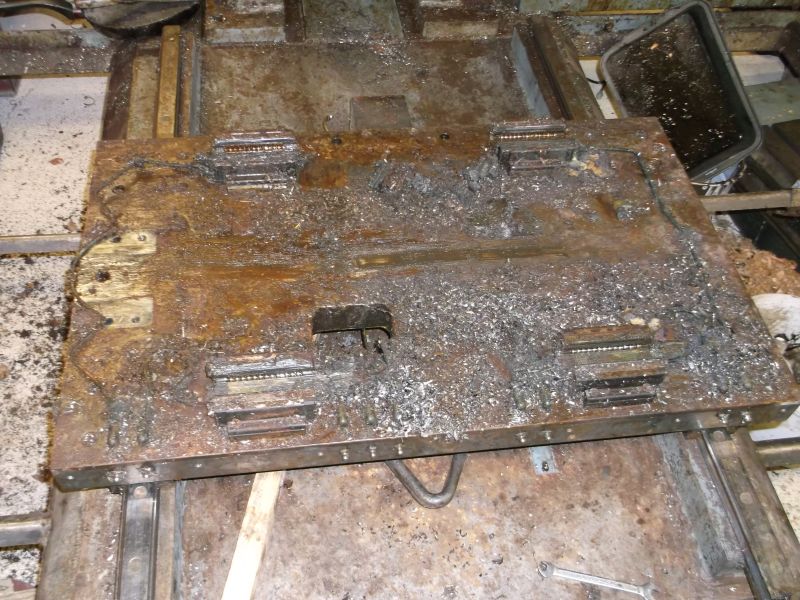

Spájacia doska osi X a Y. Teraz to nie je vidieť, ale je na nej rozvod mazania ku vozíkom a guličkovej matici Y.
Maznice sú na prednej hrane, ľahko dostupné obsluhe.

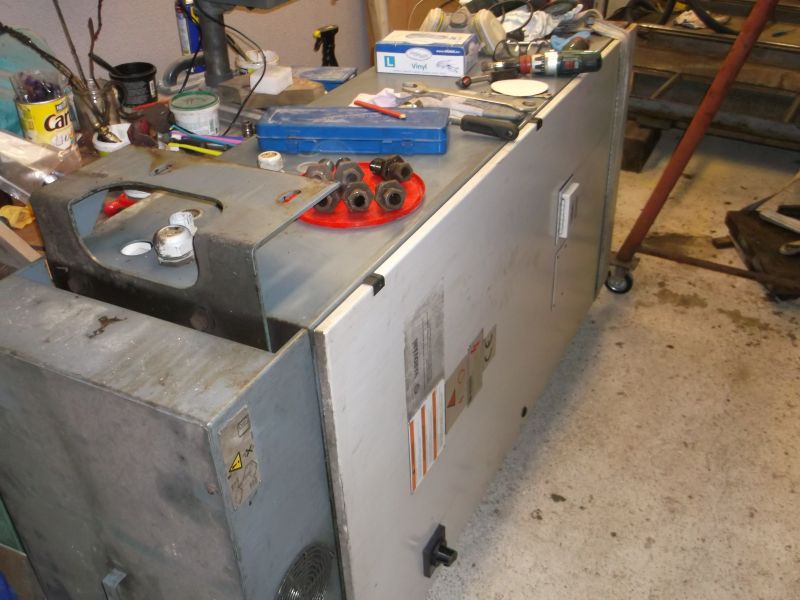

Elektroskriňa zavadzala, tak som ju zložil. Zatiaľ je len položená bokom.

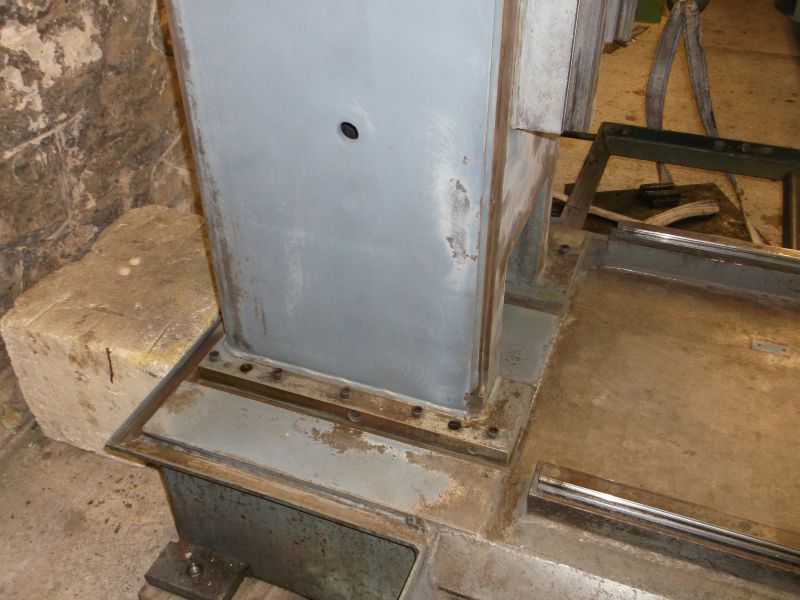

Konečnemi ostal iba základný rám. Ten som očistil, obrúsil od hrdze a farby a je pripravený na farbenie.
Opakované umývanie a brúsenie vibračnou brúskou prinieslo výsledok.
Zákutí, odkiaľ vytekal olej a špina je na celom stroji dosť.
