V tejto skrinke je snímač teploty, asi kvôli kompenzácii rozmerov.

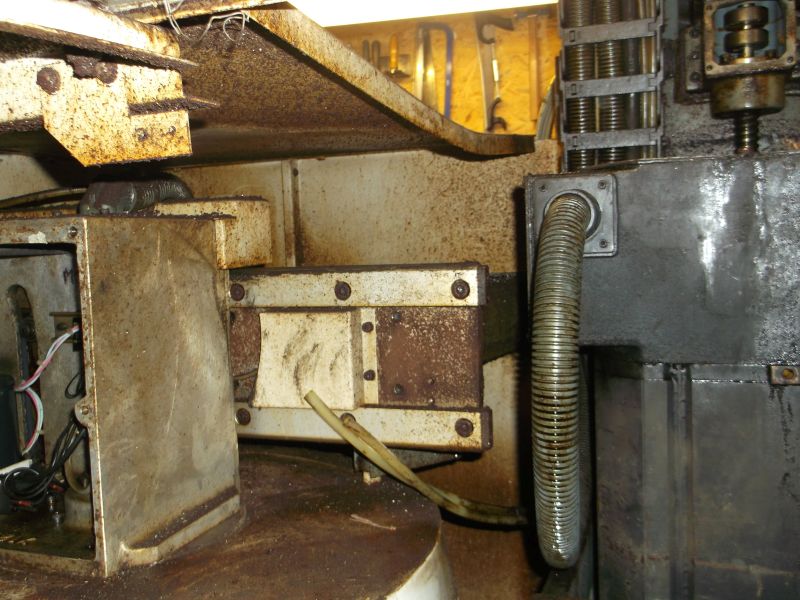

Vedenie posuvu zásobníka ATC.

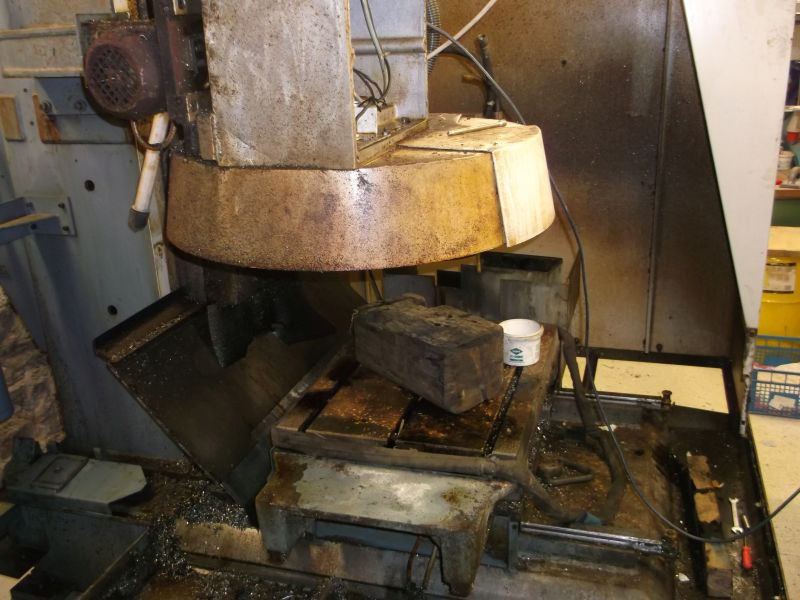

Kryt zásobníka ATC.

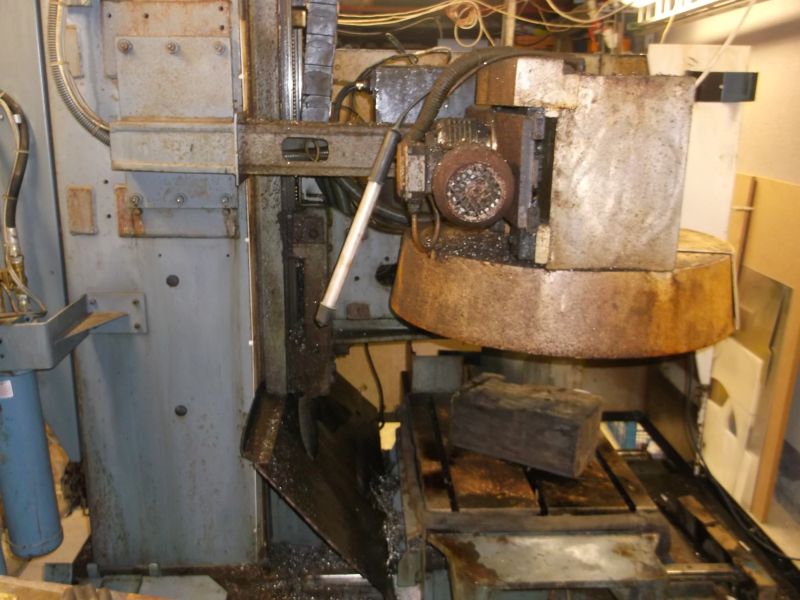

Rameno a motor posuvu zásobníku ATC.

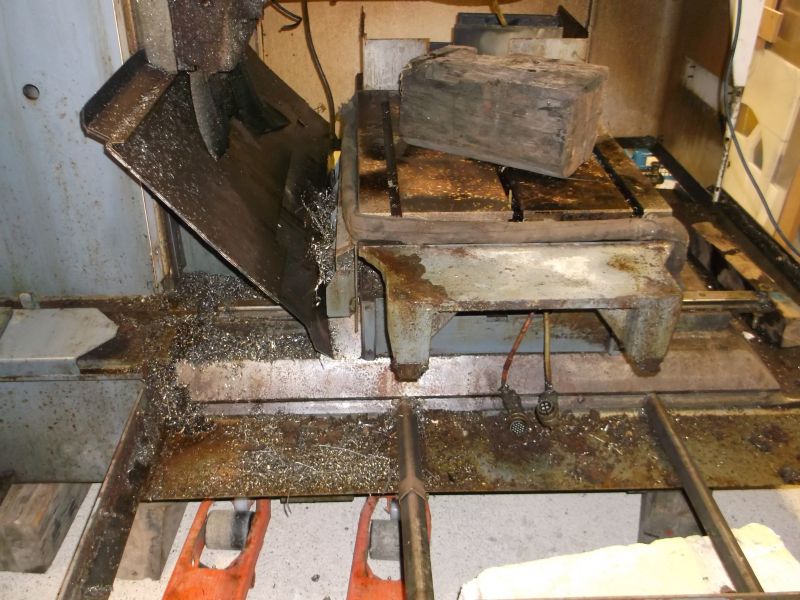

Pohľad na odkrytovaný stôl. Tento kryt je dosť poškodený a viackrát opravovaný. Budem ho musieť vyrobiť nový.

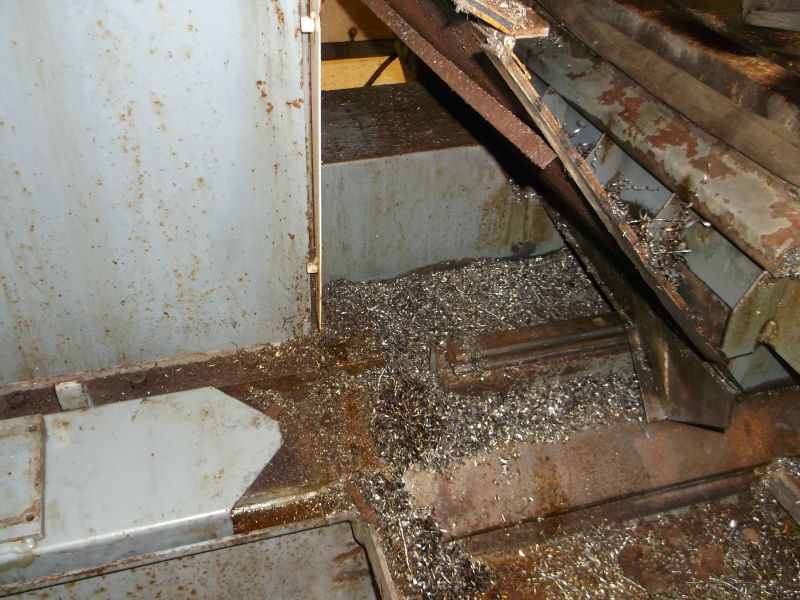

Špony sú aj pod stolom.

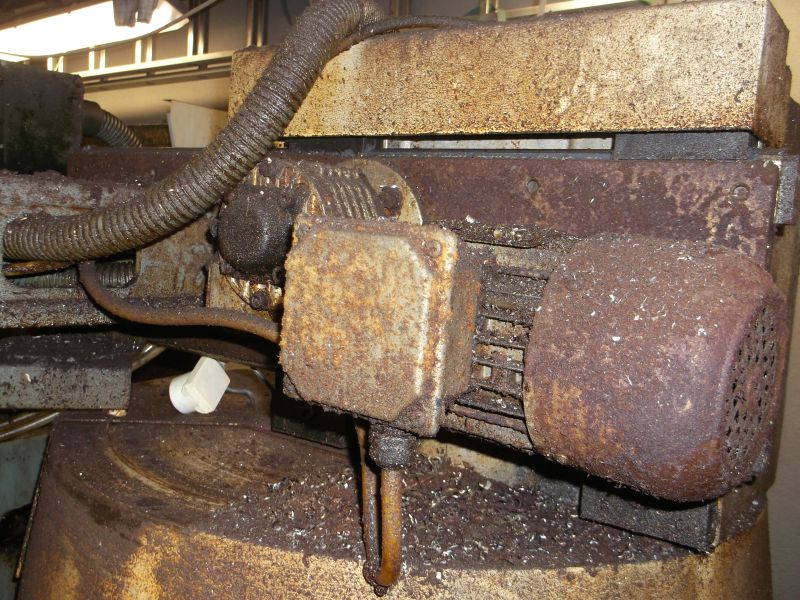

Detail na motor a prevodovku posuvu ATC. Je takmer zožratý od hrdze.

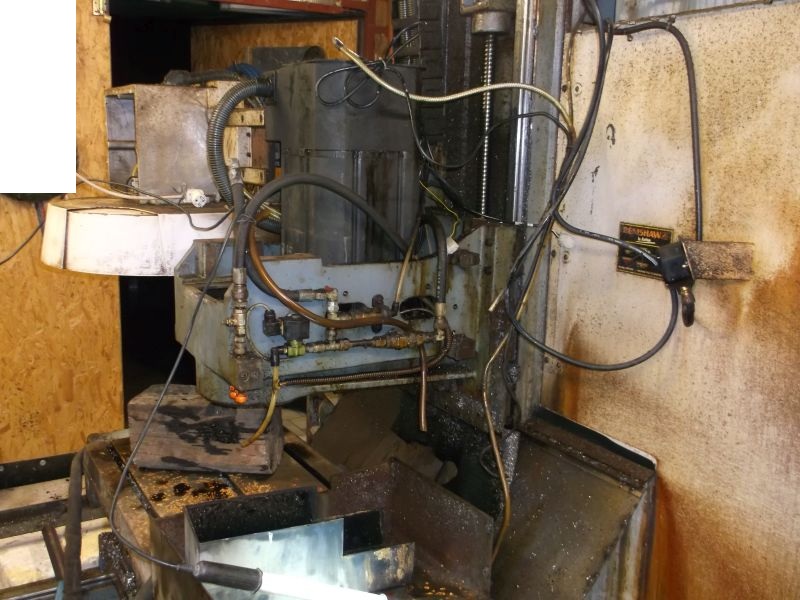

Konzola Zetovej osi s motorom vretena. Posledná fotečka pred demontážov. Tento celok s vretenom má cez 500kg.

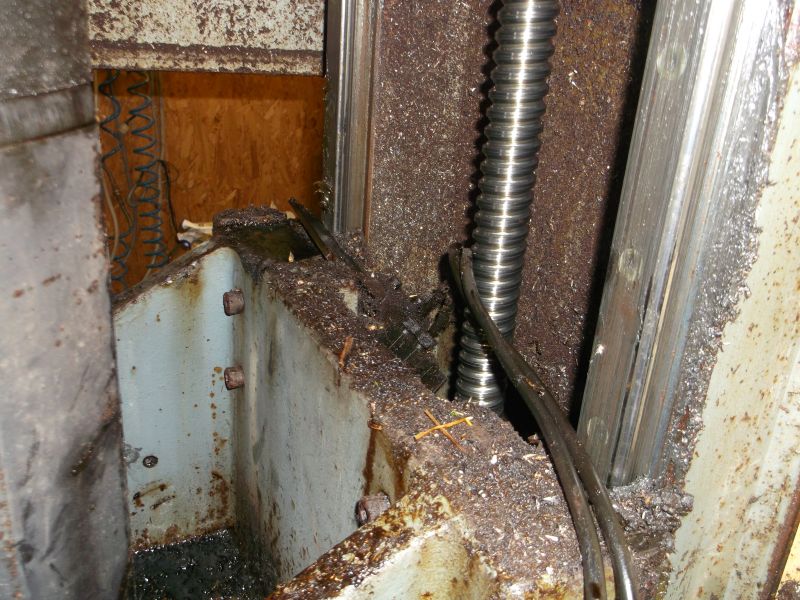

Pohybová skrtuka Z a referenčný a havarijný spínač. Pod nánosom zaschnutých špon je problém nájsť upevňovacie skrutky. Dúfam, že spínače sa podarí vyčistiť a rozchodiť.

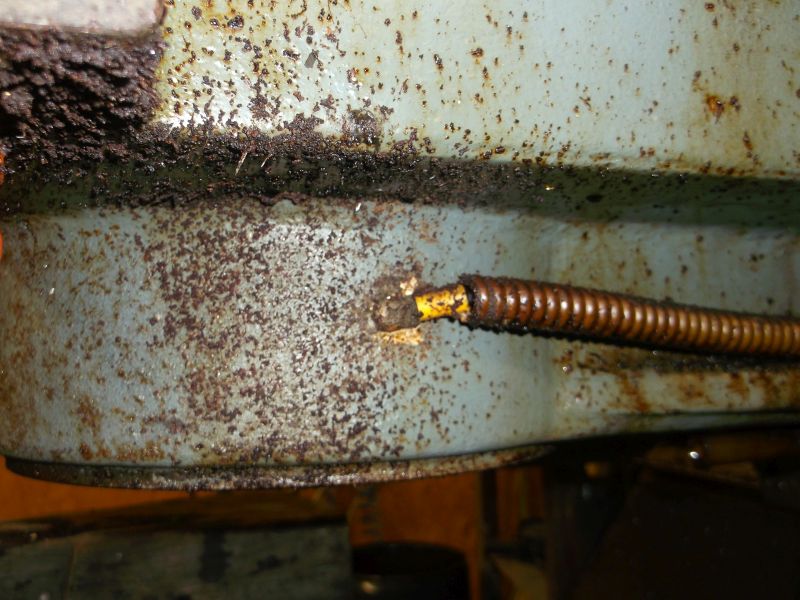

Teplotné čidlo na vretene. Možno kontrola teploty ložísk?

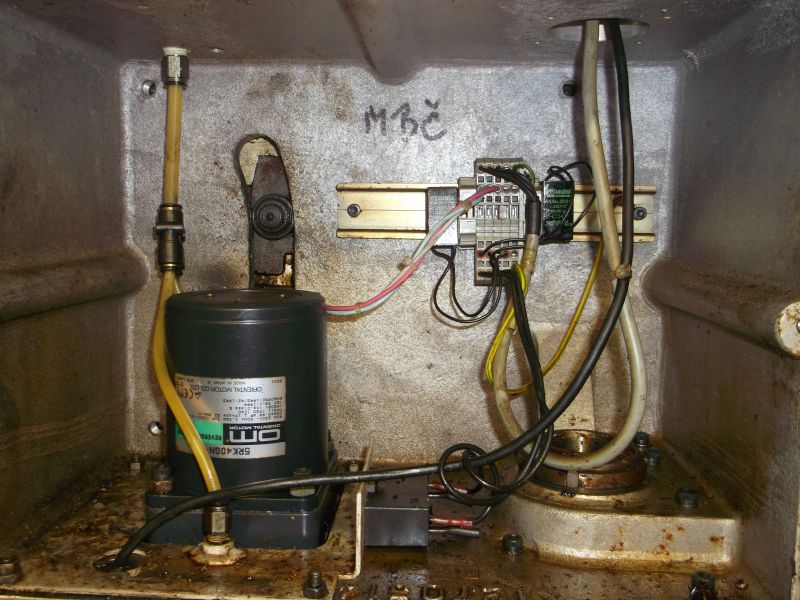

Motor otáčanie zásobníku ATC. Jednofázový, obojsmerný na 230V.

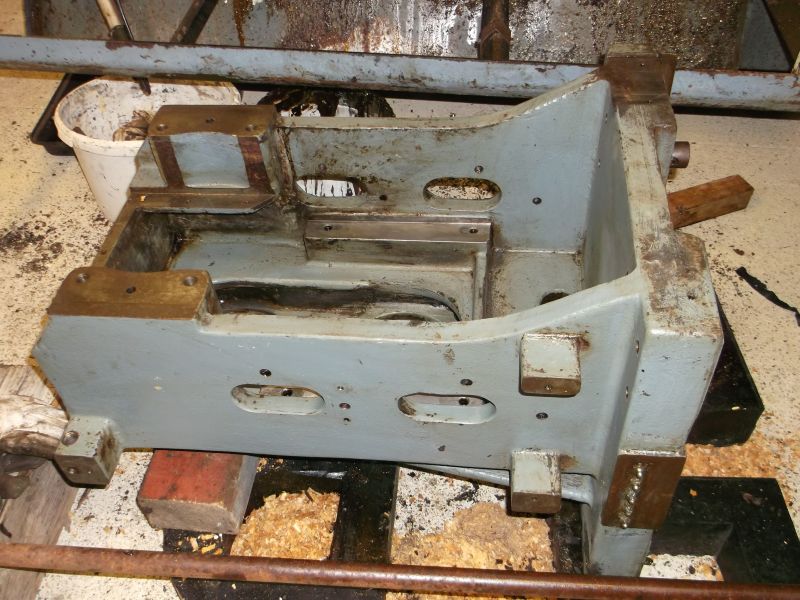

Konzola je už čiastočne očistená. Vyčistiť všetky dutiny je nemožné. Všetko je utečnené od čierneho oleja, asi od vyparenej reznej emulzie.
