Retrofit a GO CNC frézky Arrow 500 - 8

Kým prídu ložiská, spravím vzduch a mazanie vretena.

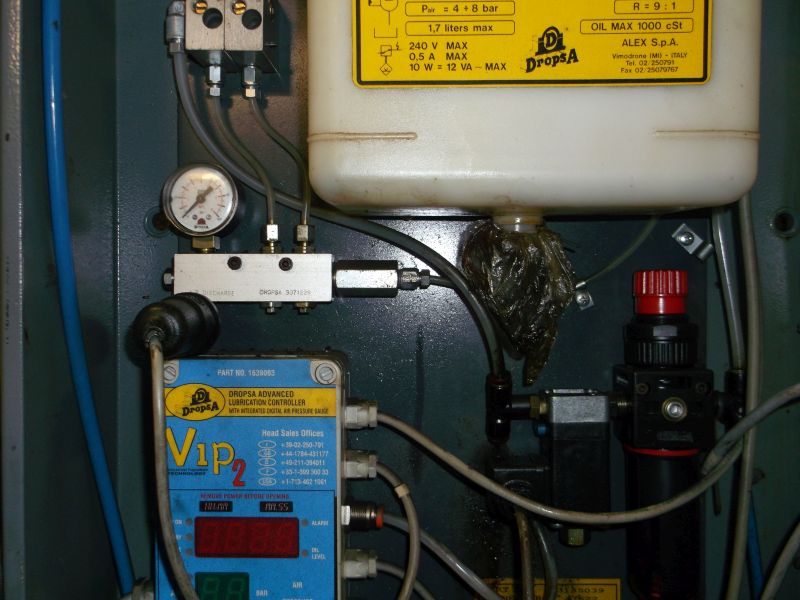

Mazací systém Dropsa VIP2. Počas opravy som zistil, že dávkovacie prvky sú poškodené a vreteno bolo bez mazania. Najprv som to chcel opraviť, ale rozhodol som sa ložiská namazať tukom Isoflex NBU15. Podľa údajov výrobcu ložísk je výmenný interval cca 500hodín.

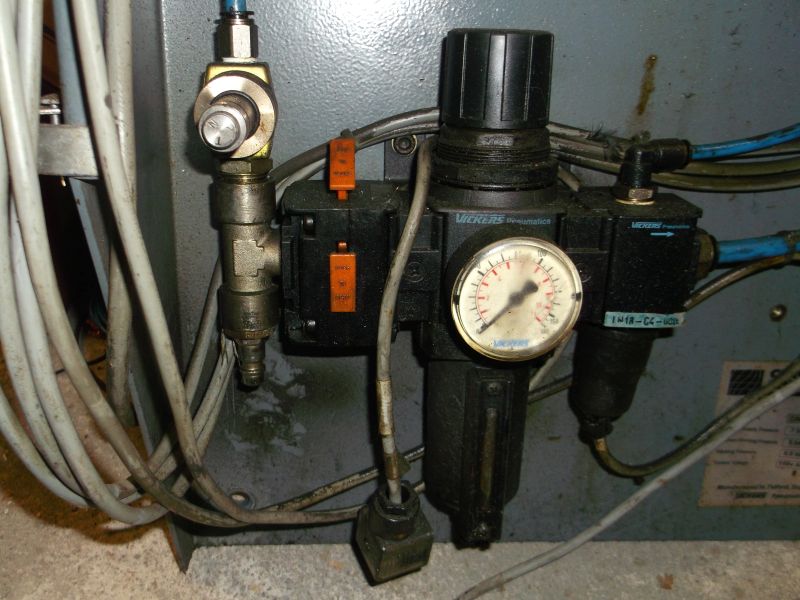

Poškodený redukčný ventil, už som objednal nový.

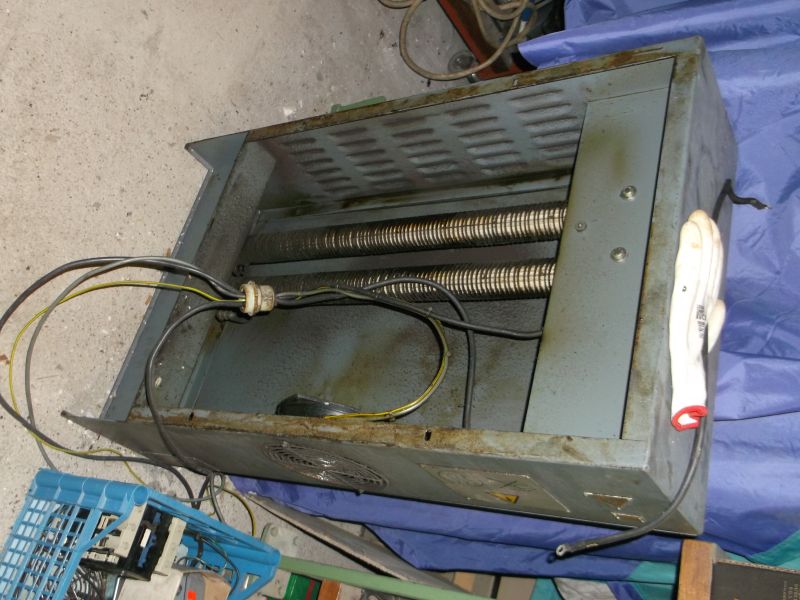

Na brzdenie vretena a serv sa používal aj brzdný odpor. Tento nemá vhodné parametre pre nový menič a preto pôjde preč.

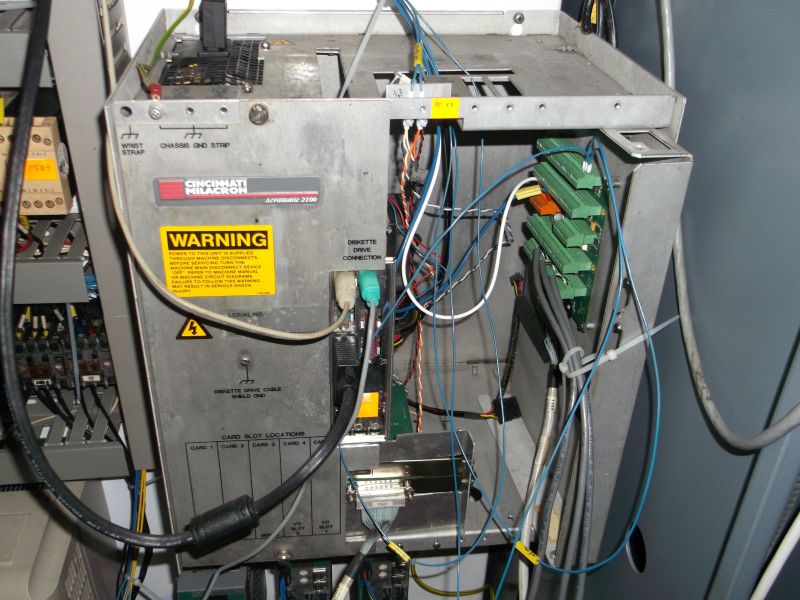

Riadiaci počítač dostal MESA karty 5i25 a 7i76.

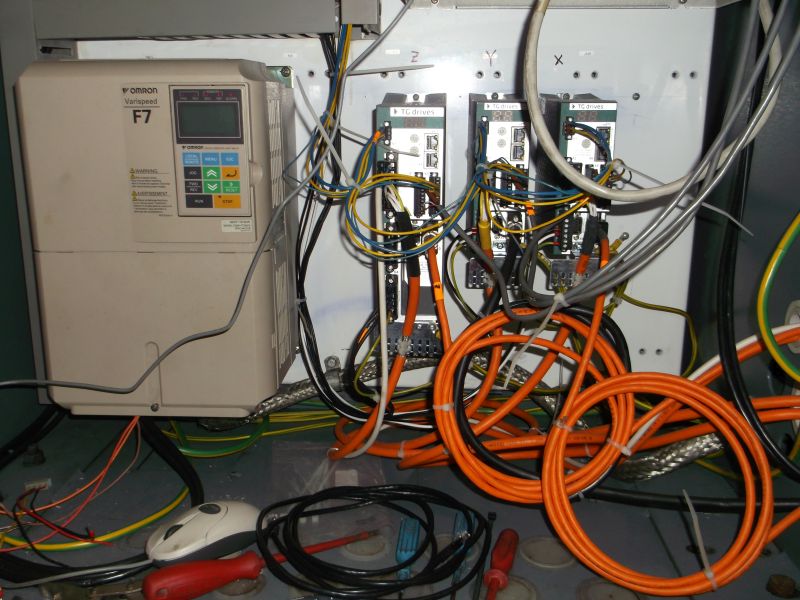

Po počiatočnom skúšaní pohybov, sa mi podarilo trochu upratať káble.

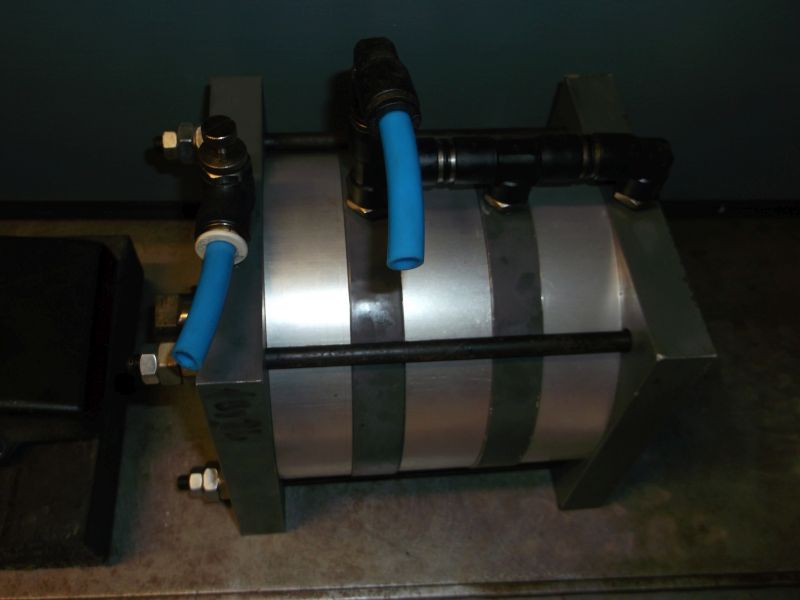

Vzduchový valec upínania nástrojov po vyčistení a premazaní.

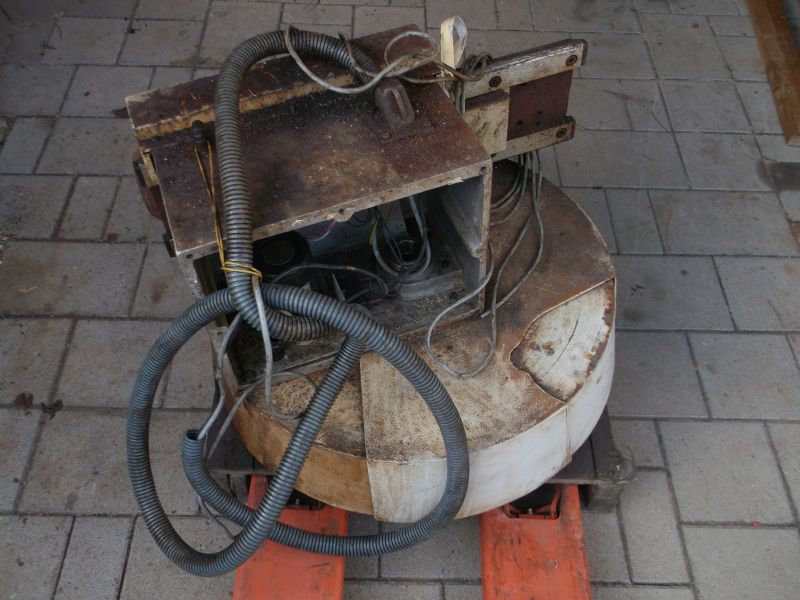

ATC pred demontážou.

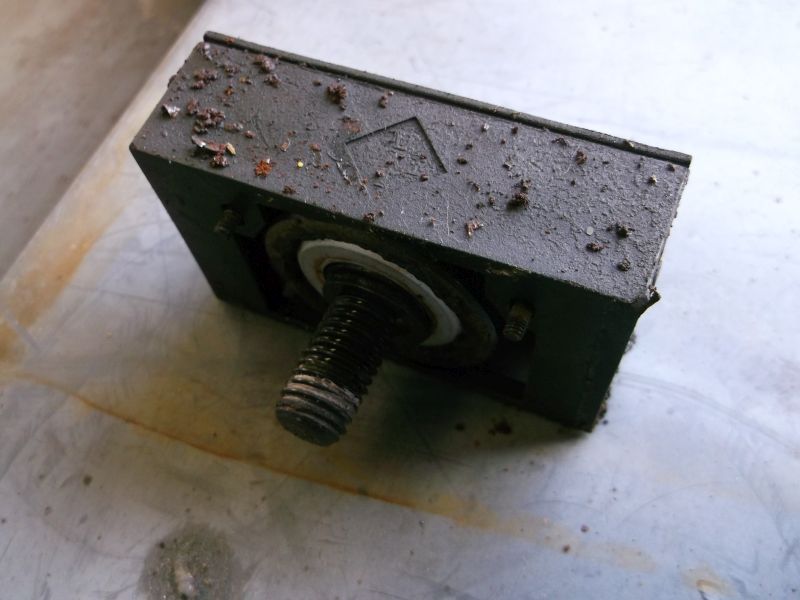

Ložiskové jednotky lineárneho posuvu ATC.

Kľukový mechanizmus posuvu ATC.

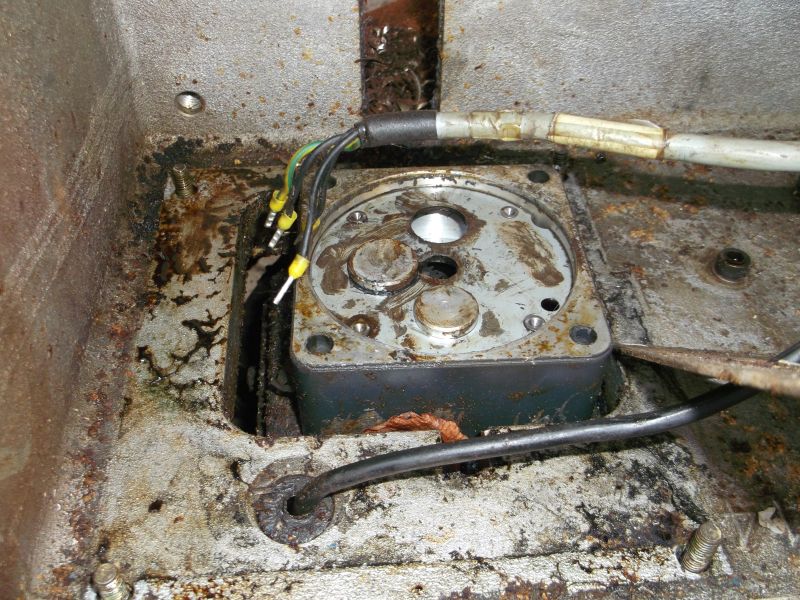

Prevodovka otáčania zásobníku ATC.

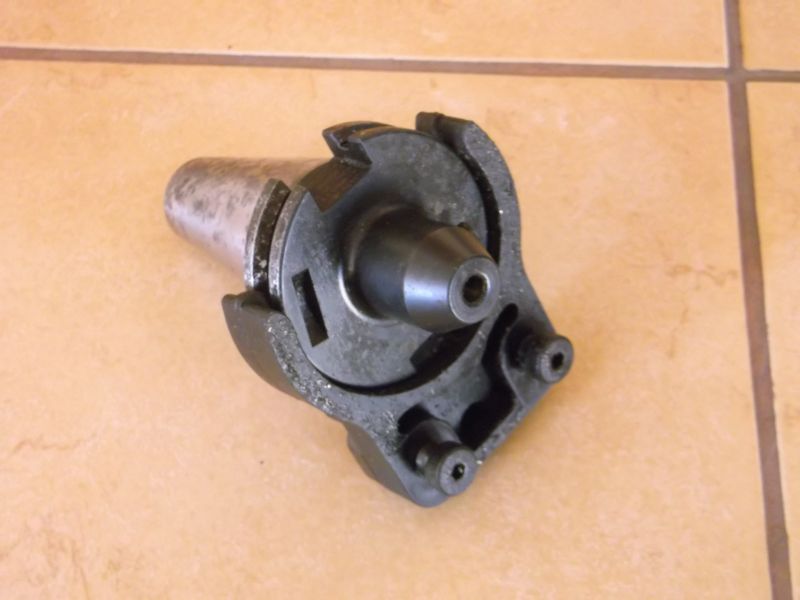

Tento držiak bol zabudnutý v zásobníku. Plastové vidličky ktoré držia nástroje sú už opotrebené, preto sa ich pokúsim vyrobiť nové.
