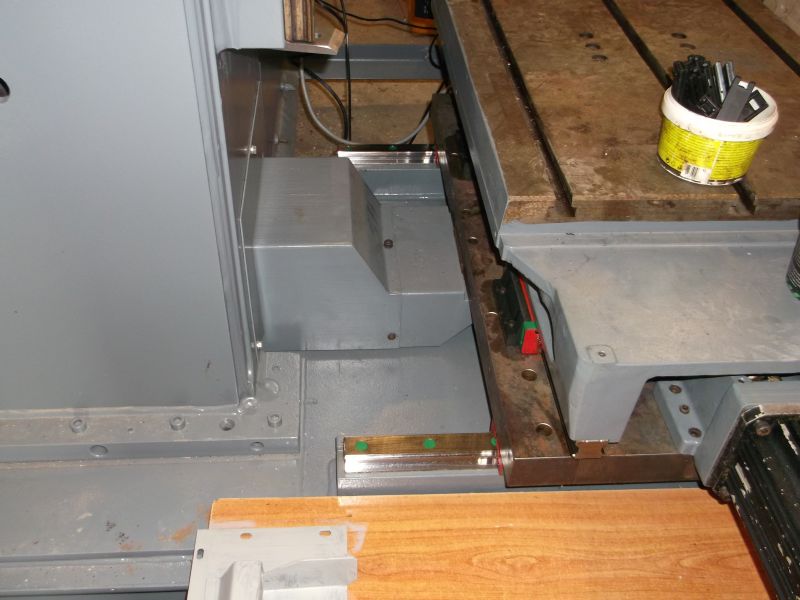

Prišiel čas natrieť kryty stolu.. |

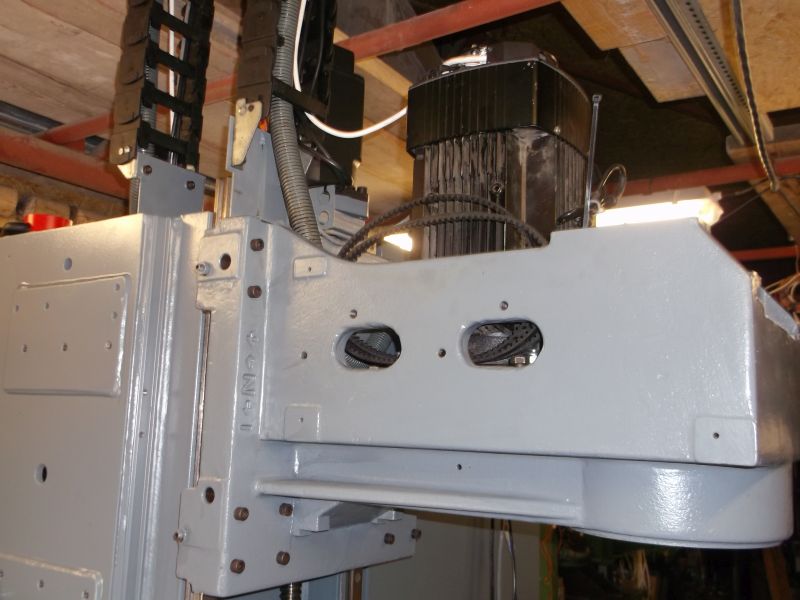

Motor vretena je prerobený na nútené chladenie. |
Kryt skrutky Z mi dal poriadne zabrať. Stále to niekde zapieralo a šúchalo. Musel som pristúpiť ku miernej
úprave. Teraz je to už bez problémov. |

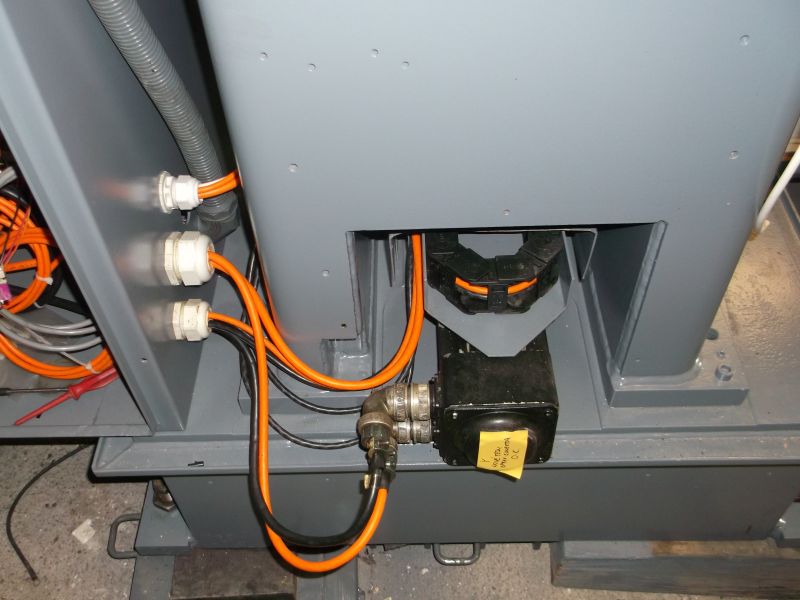

Energetičná reťaz je vyčistená a začínam ťahať káble X a Y do rozvádzaču. |

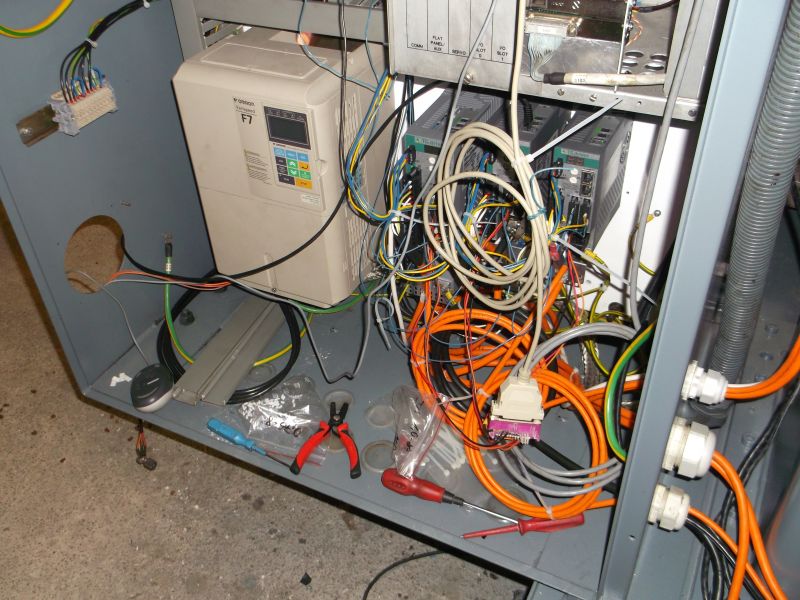

Tu to vyzerá ako vrabčie hniezdo, ale to časom snáď upravím. |

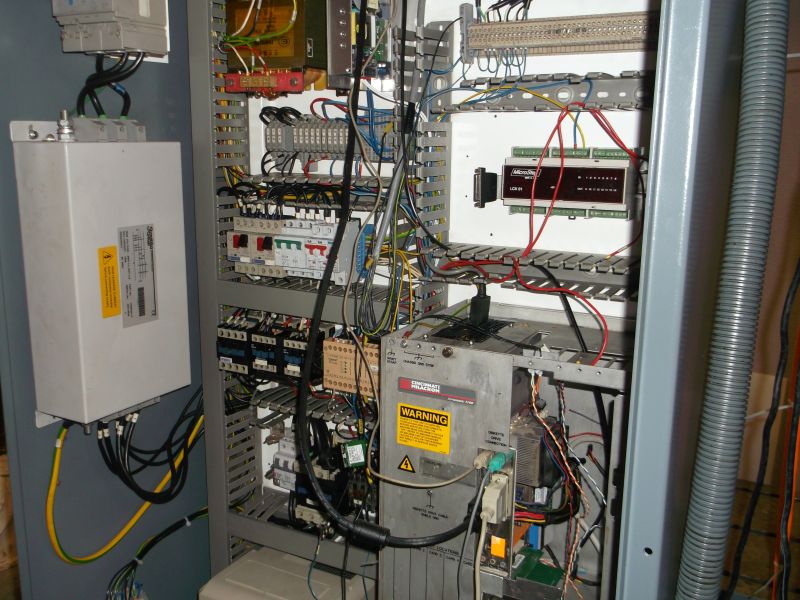

Väčšina komponentov je už na svojom mieste. Zatiaľ bežím v skúšobnom režime cez paralelný port. |

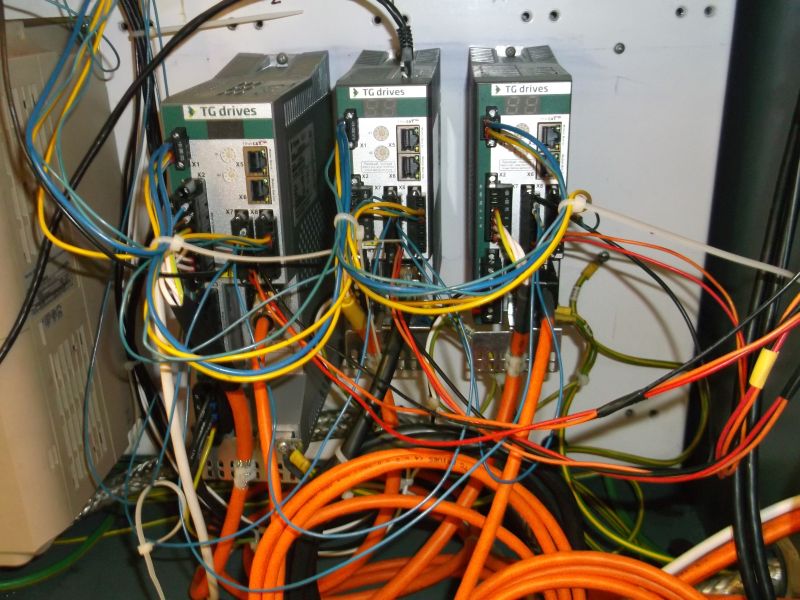

Kabeláž meničom už začína mať svoju podobu. |
Pustil som sa do opravy vretena, aby som mohol začať frézovať. |

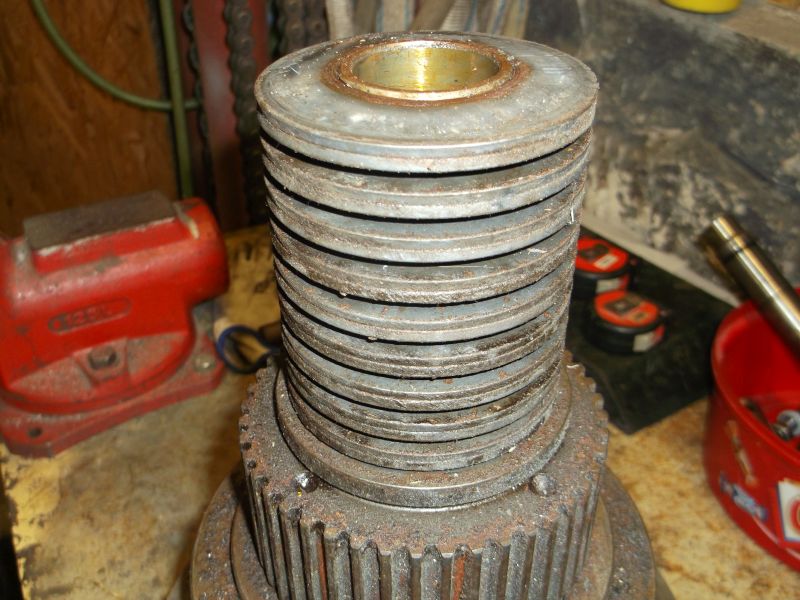

Tanierové pružiny upínania nástrojov. |

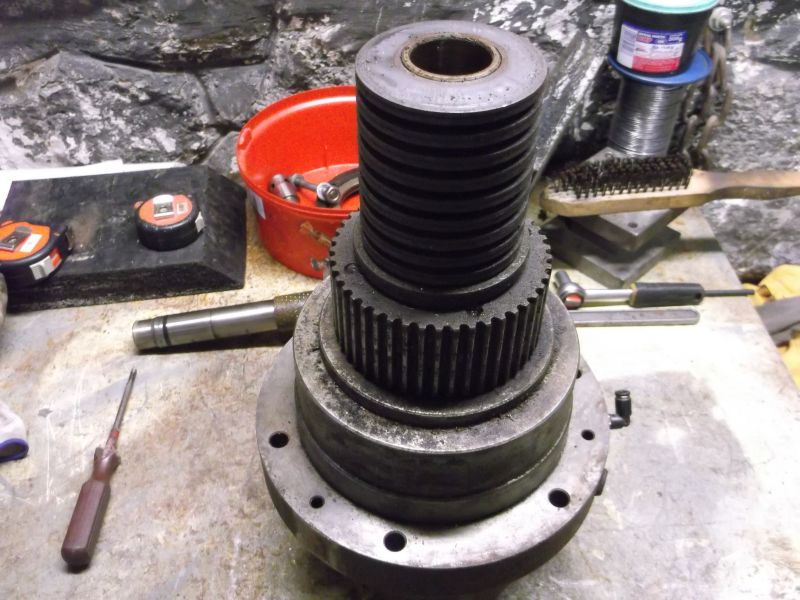

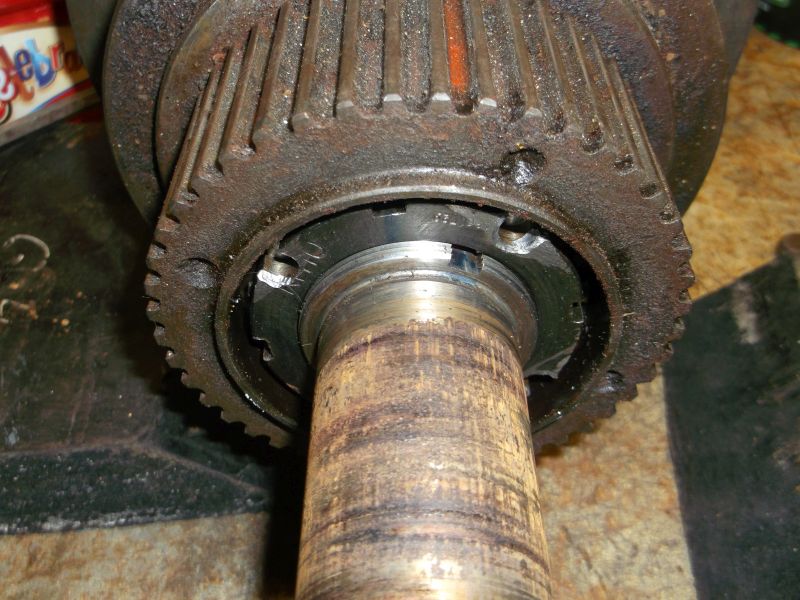

Ozubená remenica náhonu. Profil je 8M, počet zubov je 45. Na motor som kúpil 44z, tak dúfam, že to nebude vadiť.
(Dnes už viem, že to vadí. Preto som použil pôvodnú remenicu, ktorú som upravil. Teraz je prevod 45/45z) |

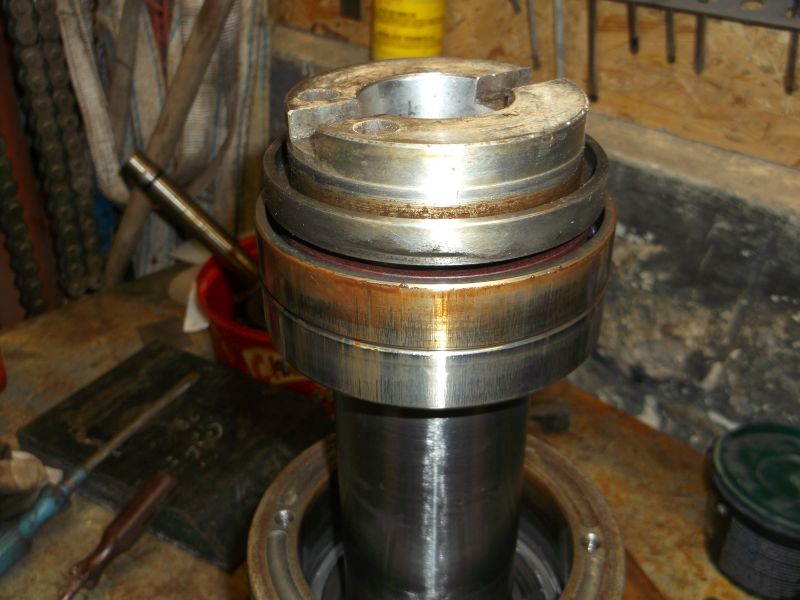

Spodné ložiská sú už vonku. |

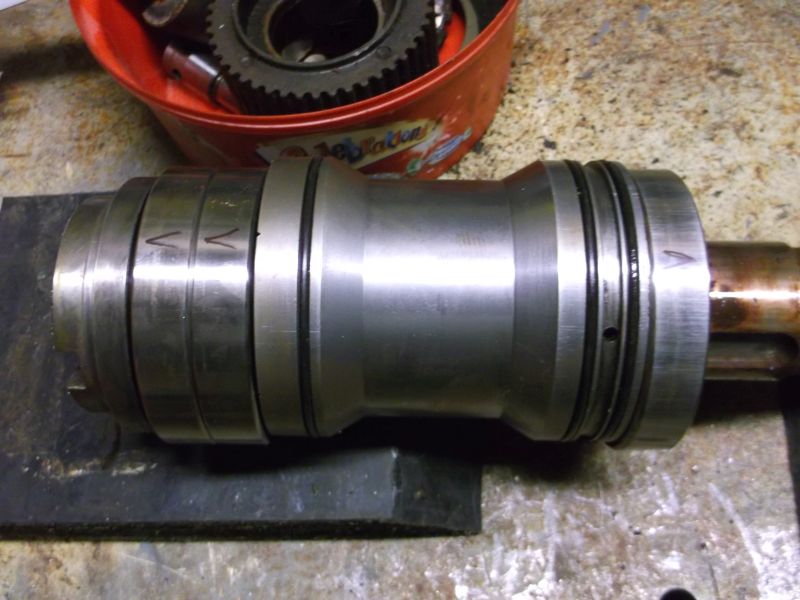

Vo vretene sú 3 ložiská 7014 CTRSULP3. Pôvodne tam boli iné s mazacími kanálikmi ku guličkám. Teleso vretena bolo
upravené a niekto tam doplnil drážky pre mazanie zboku ložiska. |
