Retrofit a GO CNC frézky Arrow 500 - 12

Prázdna skriňa zásobníku.

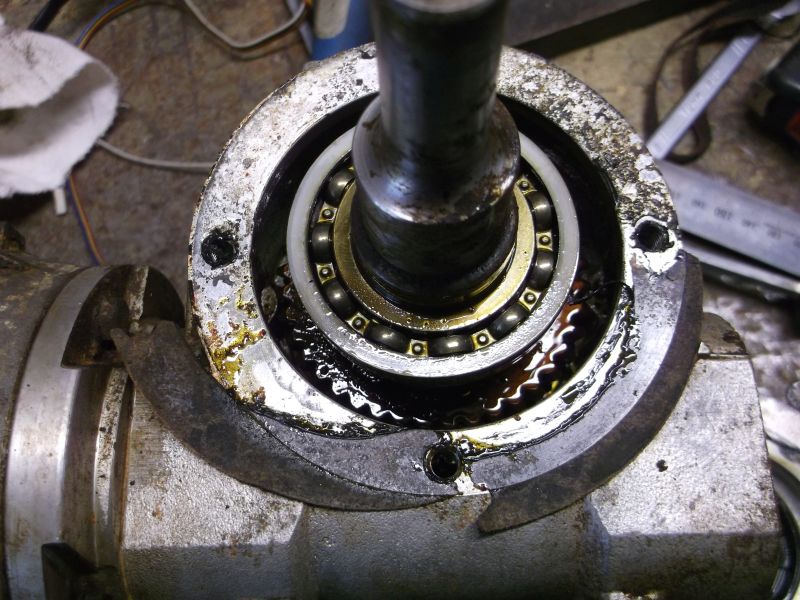

Motor prísuvu má závitovkovú prevodovku. Pri nejakom servise ju namontovali s poškodeným tesenením, preto nasledovala kontrola stavu ozubenia kolesa.

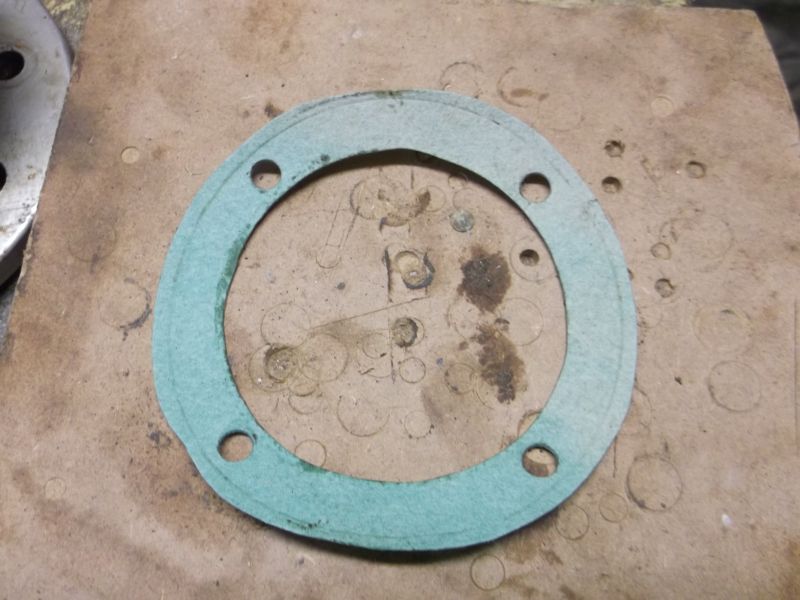

Nové tesnenie vyrobené za papieru.

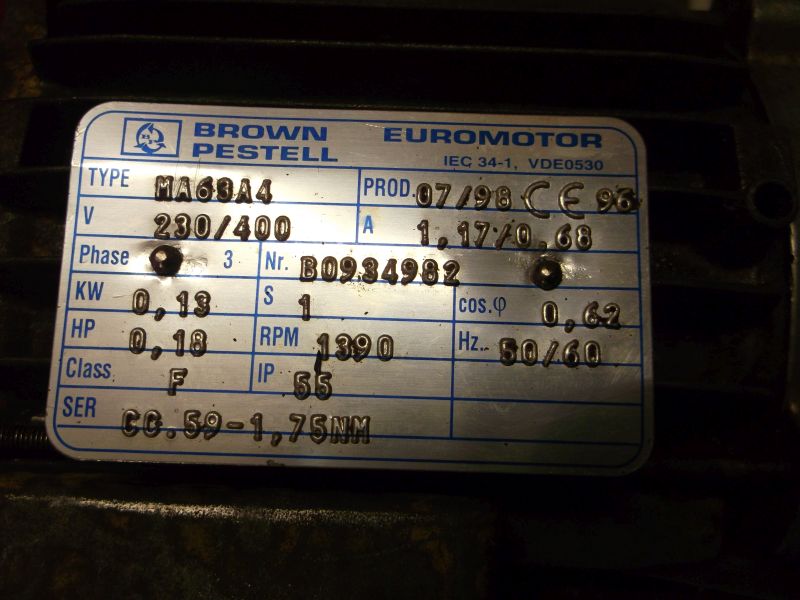

Štítok motora.

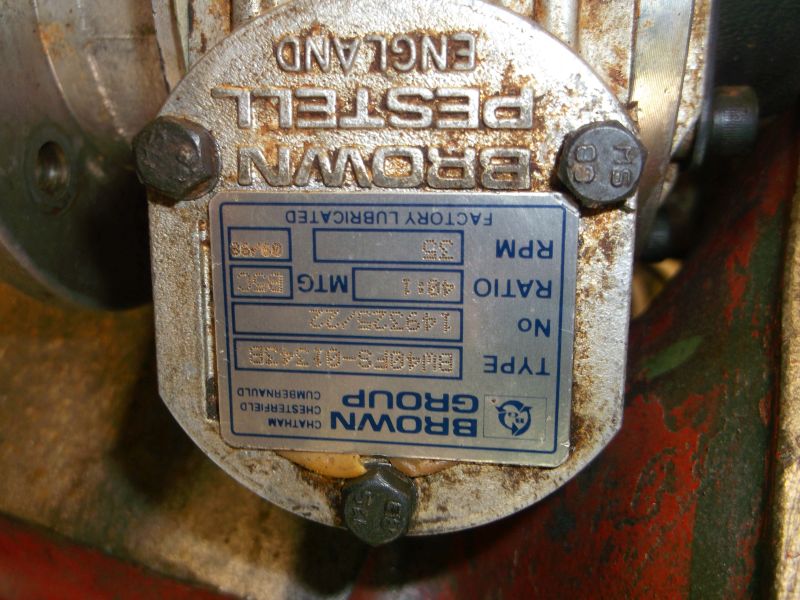

Štítok prevodovky.

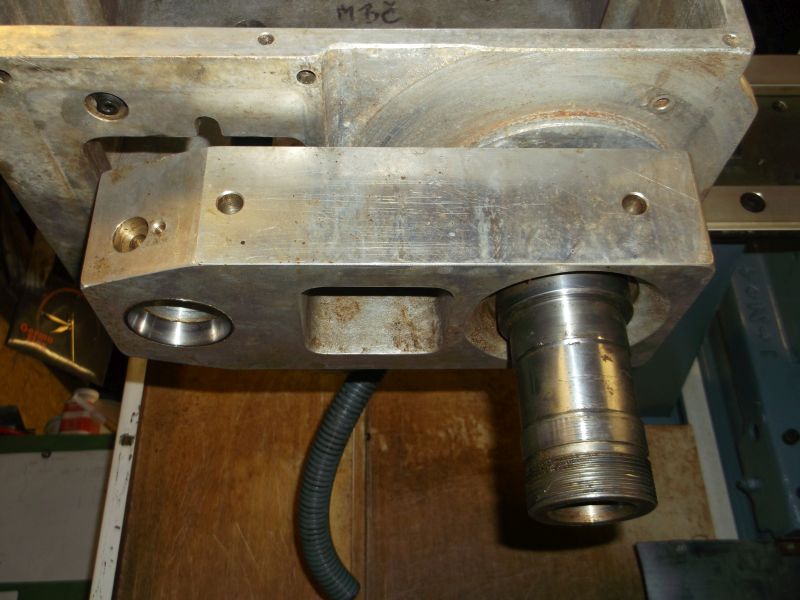

Blok prevodu otáčania zásobníku som uchytil na svoje miesto, aby som mohol pokračovať v montáži.

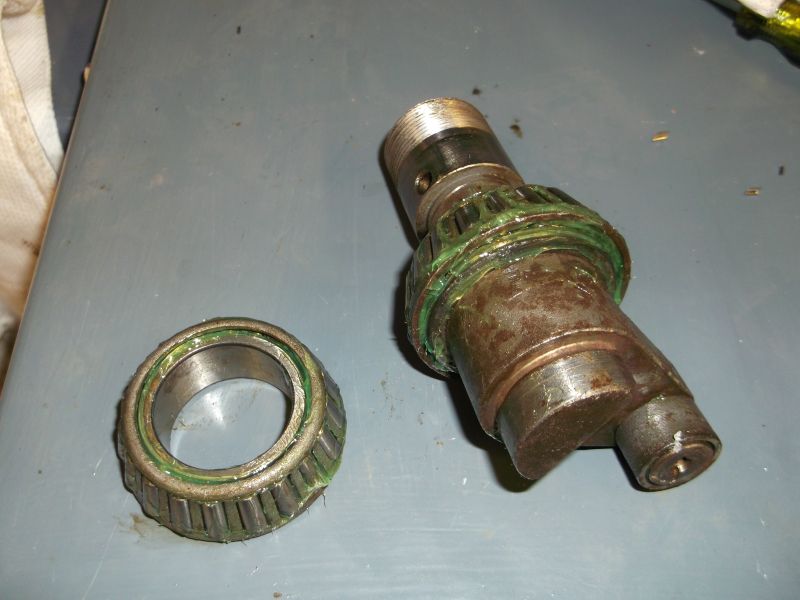

Kluka otáčania s ložiskami. Tie som iby vyčistil a namazal. Otáčajú sa pomaly, preto dúfam, že ešte dlho vydržia.

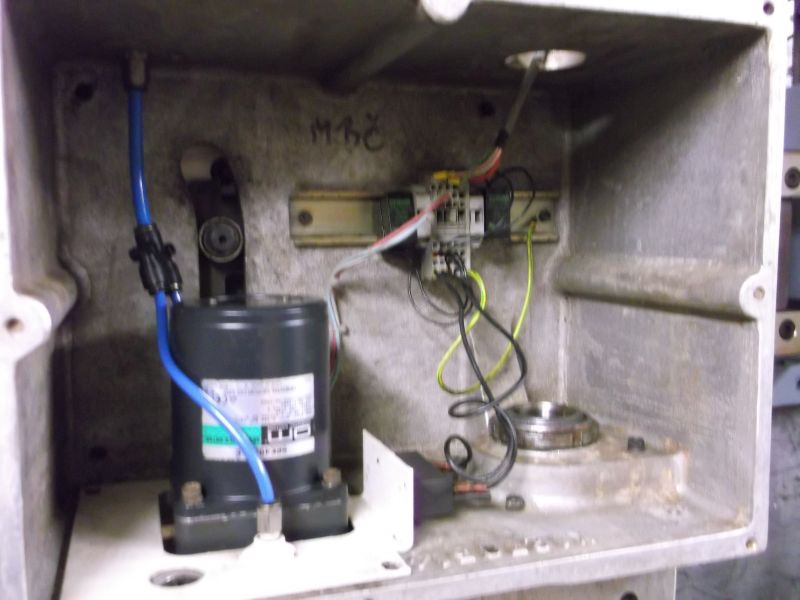

Namontované celé otáčanie, vrátanie provizórneho pripojenia napájania. Všetko funguje bez problémov.

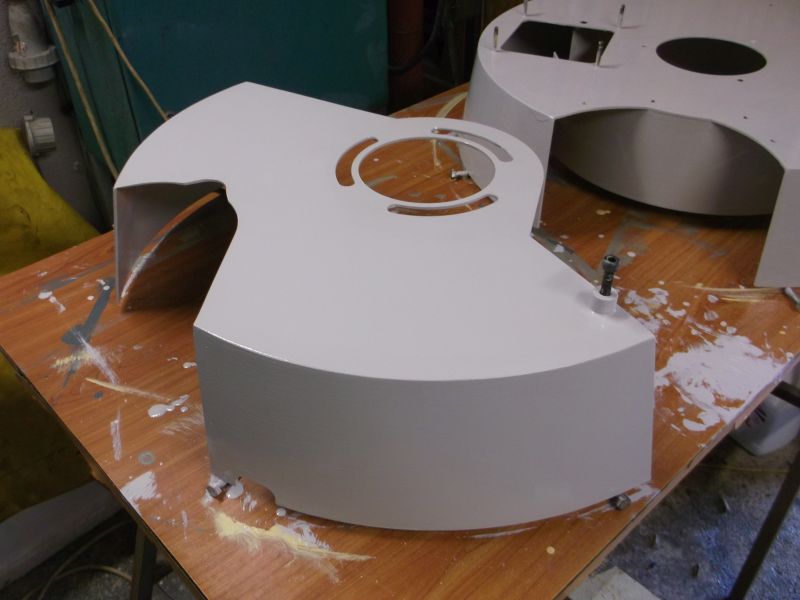

Kryty zásobníku bolo treba očistiť a natrieť.

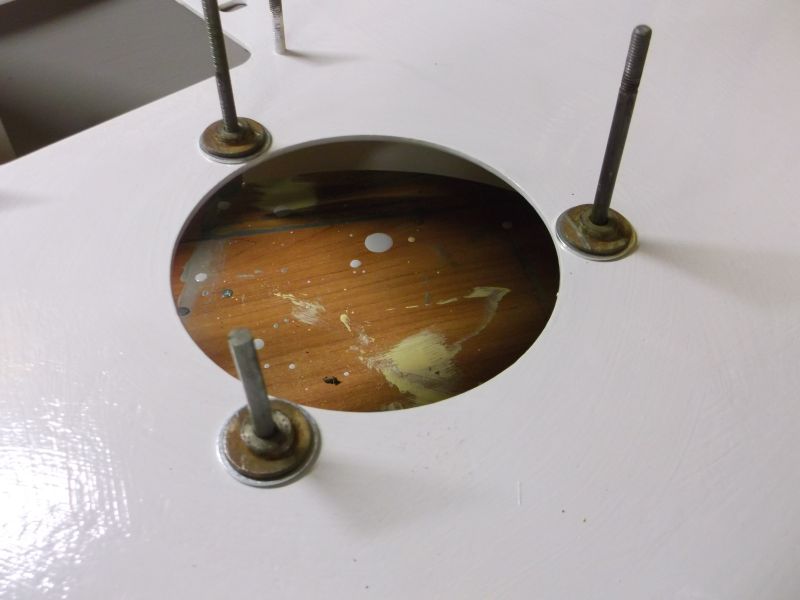

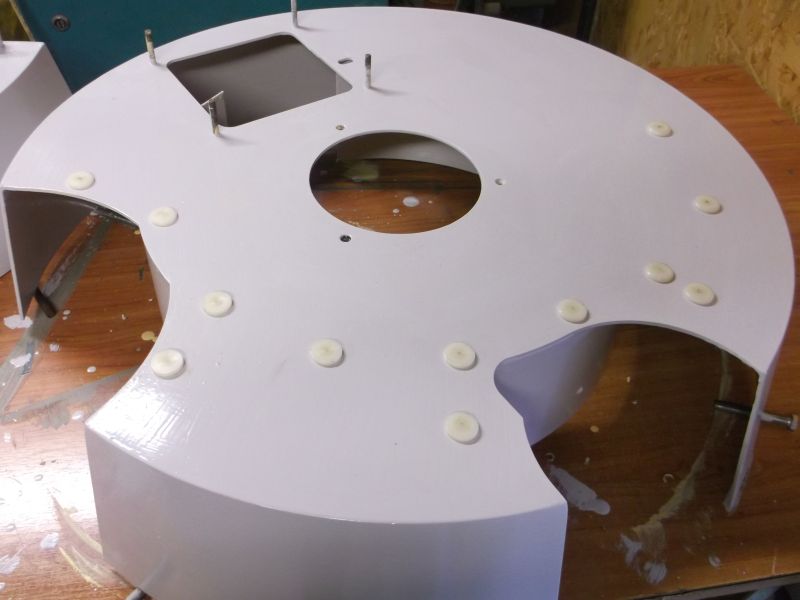

Na posúvanie krytov po sebe slúžia plastové hríbiky, ktoré udávali vzdialenosť medzi plechmi a tiež znížili trenie. Pôvodné plastové diely boli poškodené, tak som vyrobil náhradu zo silonu.

Kovové tvarované podložky, ktoré zabezpečovali vedenie krytu pri otváraní.

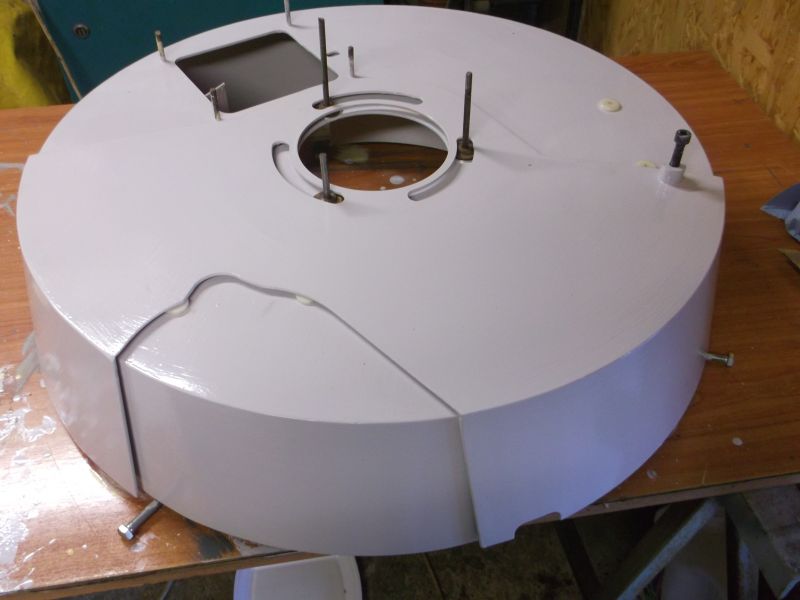

Skúška nasucho a kontrola, či to správne sedí.
