Retrofit a GO CNC frézky Arrow 500 - 13

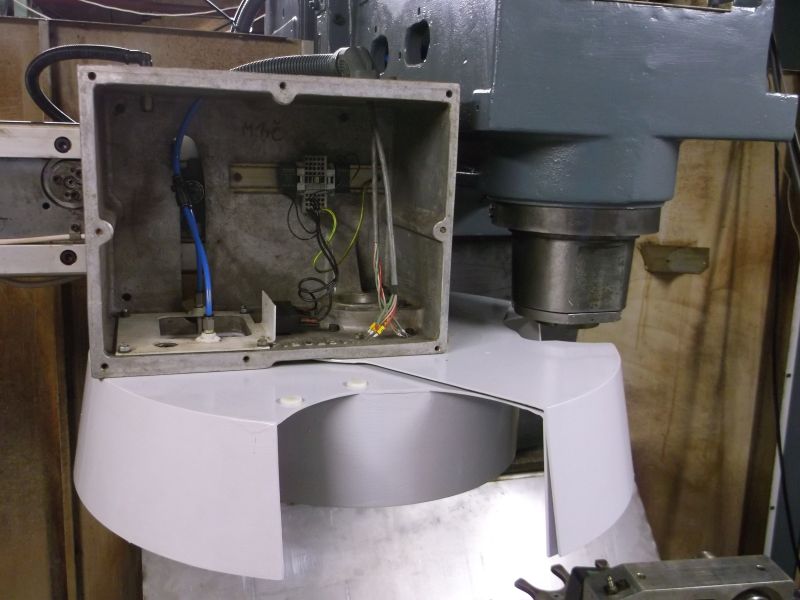

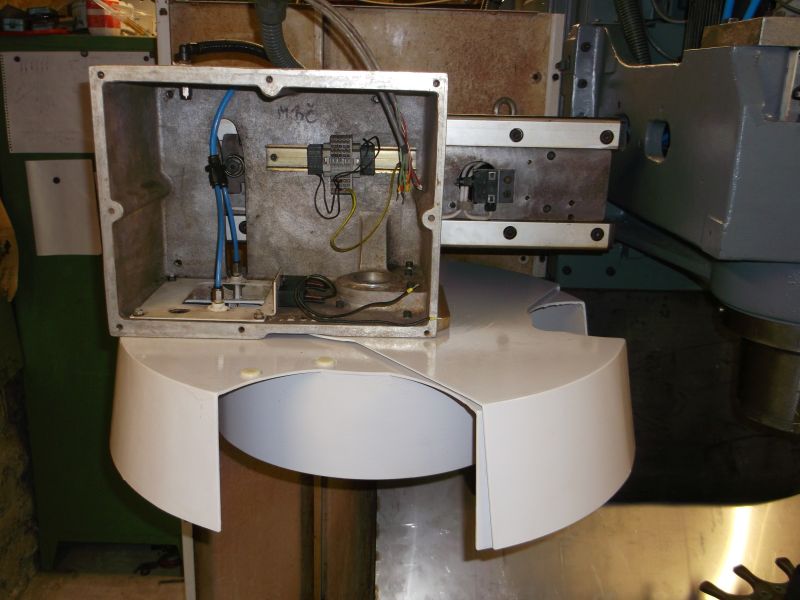

Otvorený kryt pri skúške na stole.

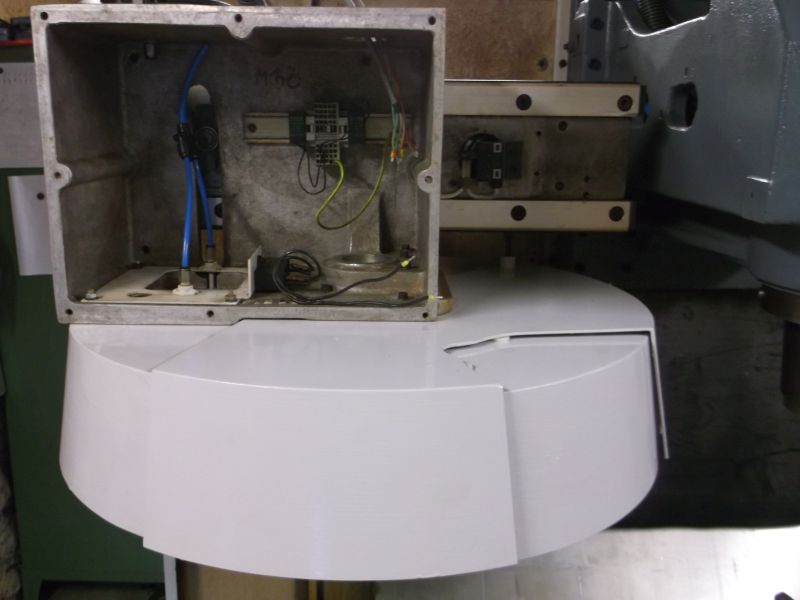

Aby som nohol namontovať kryt, musel som znova vybrať blok otáčania zásobníku.

Ten plech pod skriňou zásobníku ide dosť ťažko, drží ho farba. Ak sa tam dostanú špony a zahrdzavie to, tak sa prestane otáčať. Túto časť nevymysleli dobre. Ak v budúcnosti nastanú problémi, budem tu musieť spraviť trochu priestoru.

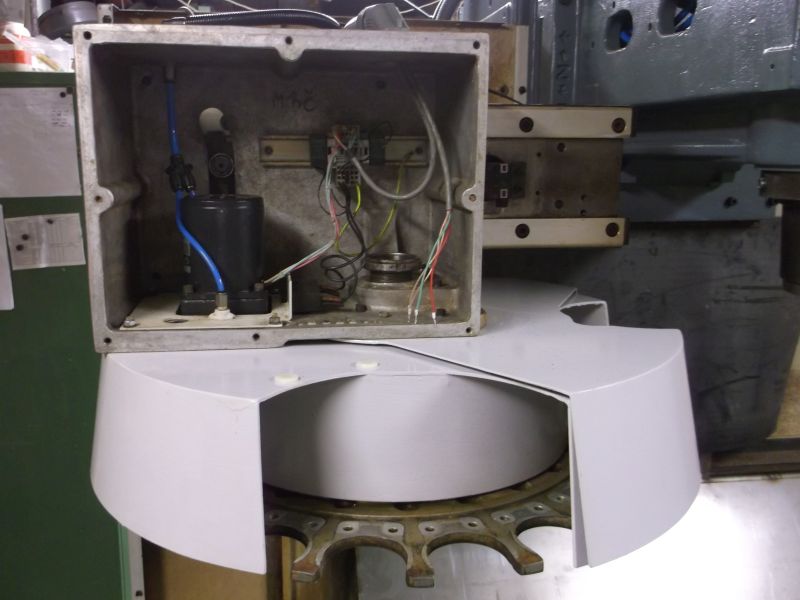

Zásobník prisunutý do polohy výmena, kryty sedia dobre. Tu som skúšal automatické otváranie zásobníku. Kladka otvárania bola zahrdzavená, tak som objednal novú. Rovnaká je aj na kluke prísuvu skrine, tak ich vymením obidve.

Nasleduje montáž tanieru zásobníku. Jednou rukou držať tanier a druhou nasadiť ložisko a maticu nebolo vôbec jednoduché.

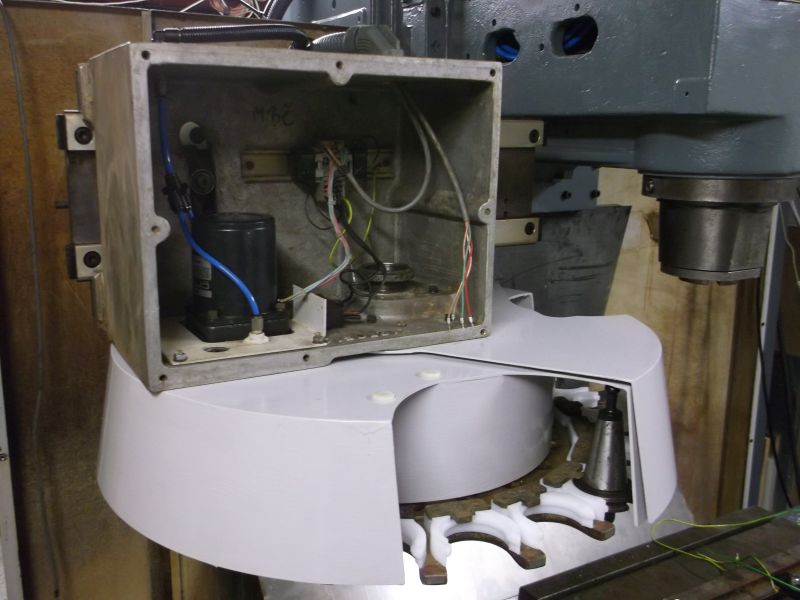

Zásobník je už osadený novými vidličkami na nástroje.

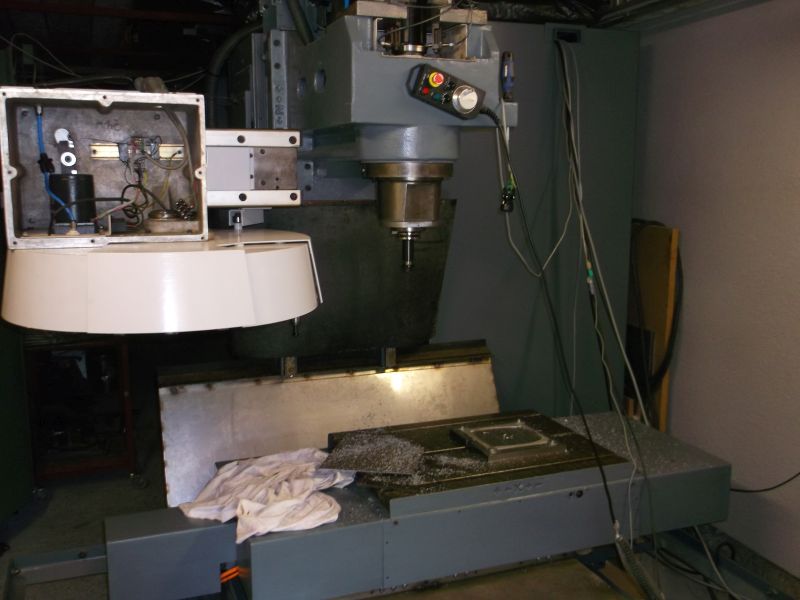

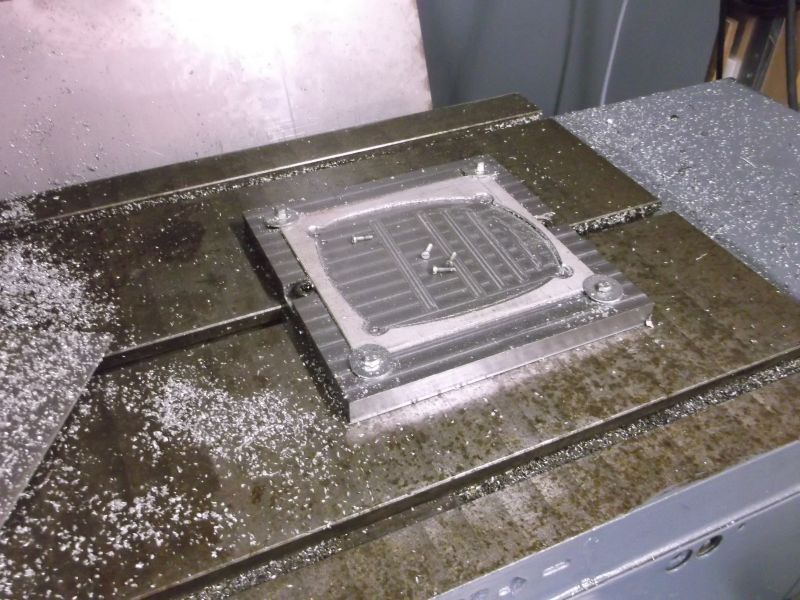

Druhé frézovanie. Upínacia platňa je z ocele a výrobok je z duralu. Ešte nie je namontované chladenie ani vane na špony. Potreboval som vyskúšať riadenie vretena.

Rozhodol som sa nastriekať farbou všetky kryty, preto som ich demontoval.

Prvá časť krytov je už nastriekaná. Ešte treba spraviť dvere a nejaké drobnosti.

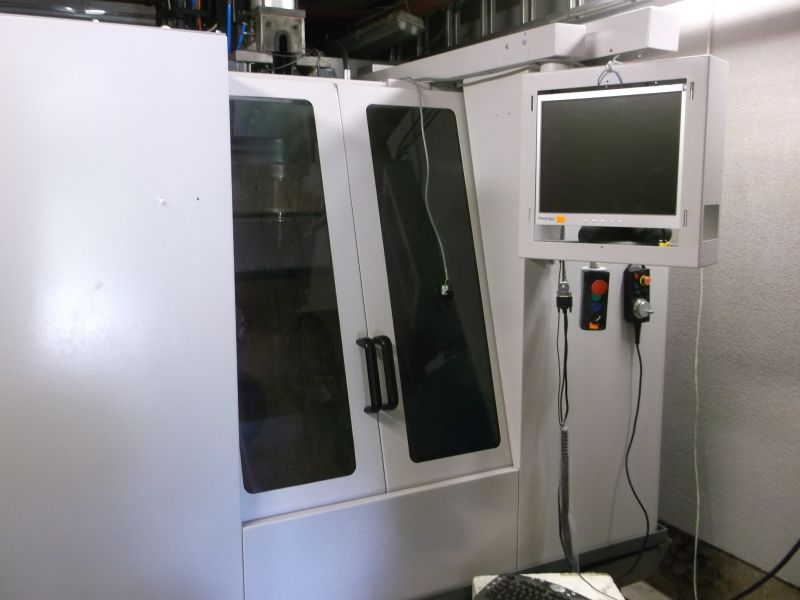

Tu je už namontované celé krytovanie pracovného priestoru. Dvierka pekne chodia, vyrovnal som ich, dostali nové ložiská a nové bezpečnostné dvojité sklo s fóliou

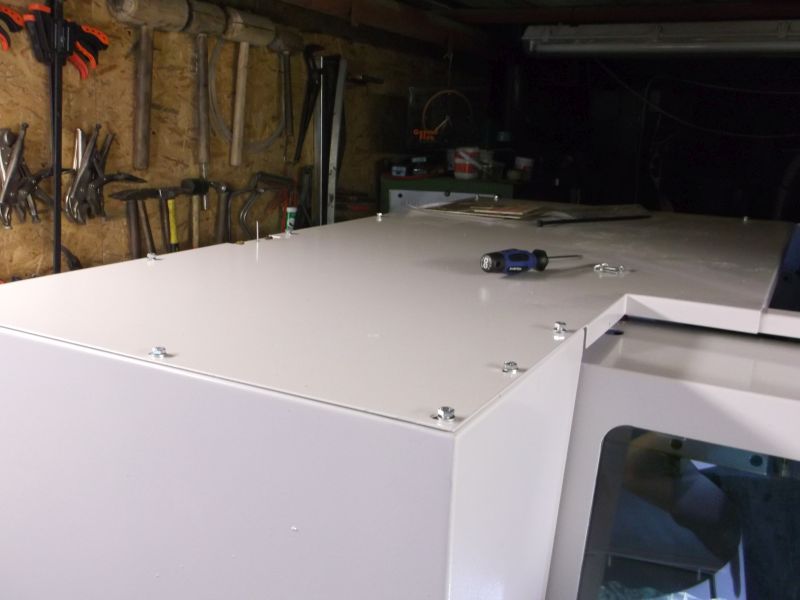

Pracovný priestor je krytý aj zhora.

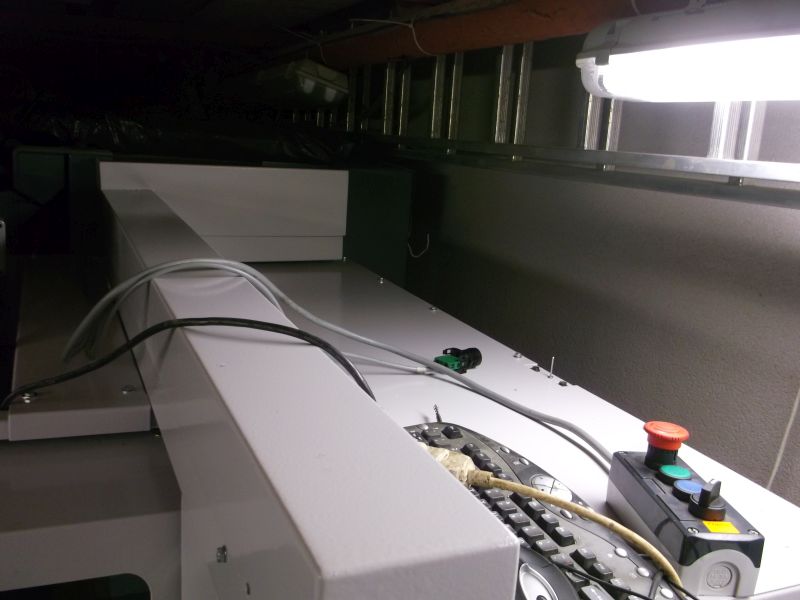

Na pravej strane je tunel na kabeláž ku ovládaciemu panelu.
